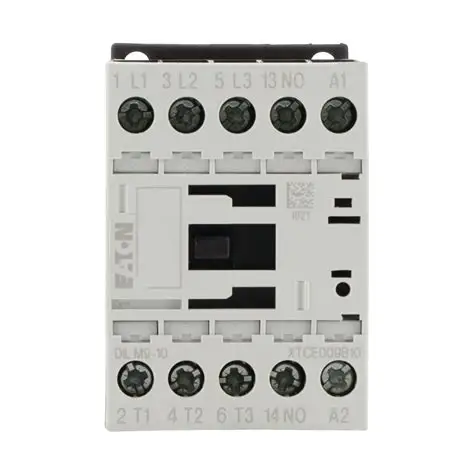

Eaton DILM9-10 (230V50/60Hz) industrial contator de potência de três fases 230V

O Eaton DILM9-10 (230V50/60Hz) é um exemplo premium de um contador trifásico especificamente projetado para aplicações robustas de contadores de motores industriais. Como um componente crítico em sistemas de controle industrial, este dispositivo serve ao propósito fundamental de comutação remota e controle de motores trifásicos e outras cargas elétricas de alta potência. Com seu design otimizado para um desempenho confiável em ambientes exigentes, este contador encarna o legado da Eaton em soluções de controle elétrico, anteriormente conhecidas sob a marca Moeller.

Este modelo em particular pertence à série DILM da Eaton, reconhecida globalmente por suas dimensões compactas e confiabilidade de comutação excepcional. O contador trifásico é projetado para lidar com cargas de motor de até 4kW, tornando-o adequado para um amplo espectro de aplicações industriais. O que distingue o DILM9-10 (230V50 / 60Hz) na paisagem de produtos de contadores de motores industriais é sua tensão específica de bobina de 230V AC a 50 / 60Hz, permitindo compatibilidade direta com tensões de controle industrial padrão sem exigir transformadores adicionais ou módulos de conversão.

O princípio operacional deste dispositivo eletromecânico se centra em um sistema eletromagnético que atua vários conjuntos de contatos quando energizado. Após a aplicação da tensão de controle para a bobina, o campo magnético resultante move uma armadura que fecha três contatos de potência principais simultaneamente, permitindo que a corrente flua para o motor trifásico conectado ou outra carga. Este mecanismo fornece um meio seguro e confiável de comutação de potência, isolando o circuito de controle de baixa tensão do circuito de carga de alta potência.

2 Especificações técnicas e dados de desempenho

O contator trifásico Eaton DILM9-10 (230V50/60Hz) oferece características específicas de desempenho que o tornam adequado para aplicações de controle de motores industriais:

Classificações elétricas: Este contator de motor industrial apresenta uma corrente operacional nominal de 9A a 400V AC, com uma capacidade de comutação máxima de 4kW para aplicações de motor trifásico padrão. O dispositivo emprega três contatos principais normalmente abertos (NO) mais um contato auxiliar, proporcionando flexibilidade tanto para a comutação de energia quanto para a sinalização do circuito de controle. A bobina opera a 230V AC com compatibilidade de frequência 50/60Hz, garantindo ampla aplicabilidade em diferentes sistemas elétricos regionais.

Construção mecânica e dimensões: o contator apresenta um fator de forma compacto com uma largura de apenas 45 mm, permitindo a instalação de alta densidade em painéis de controle. Ele suporta múltiplas opções de montagem, incluindo instalação de trilho DIN e montagem de painel, oferecendo flexibilidade de instalação para vários tipos de caixa. As conexões de terminais de parafuso fornecem cablagem segura para circuitos principais e de controle, garantindo conexões confiáveis sob condições de vibração típicas em ambientes industriais.

Desempenho e resistência: projetado para uma longa vida útil, este contator de três fases oferece uma durabilidade mecânica impressionante de 10.000.000 operações. Mantém um desempenho estável em uma ampla faixa de temperatura de -25 ° C a + 60 ° C, acomodando ambientes industriais severos. O dispositivo demonstra uma resistência elétrica excepcional com uma frequência operacional nominal de até 9000 ciclos por hora, suportando aplicações que exigem arranques e paradas frequentes.

3 Características principais e vantagens tecnológicas

3.1 Eficiência energética e economia operacional

O contator de motor industrial DILM9-10 (230V50/60Hz) incorpora engenharia avançada que enfatiza a eficiência energética durante toda a sua operação. O dispositivo apresenta uma dissipação de calor notavelmente baixa de apenas 3W durante a operação normal, contribuindo para a redução da carga térmica nos armários de controle. Esta característica não só minimiza o desperdício de energia, mas também diminui os requisitos de resfriamento para painéis fechados, resultando em menores custos globais do sistema. O sistema eletromagnético do contador é otimizado para baixo consumo de energia, mantendo a força de contato confiável, representando uma melhoria significativa em relação às gerações anteriores de tecnologia de contador.

Eaton integrou recursos adicionais de poupança de energia no projeto, incluindo requisitos mínimos de energia de espera para o circuito da bobina. O contator trifásico utiliza materiais magnéticos de alta qualidade que reduzem as perdas de corrente de eddy e melhoram a eficiência geral. Essas considerações de eficiência alinham-se com os padrões globais de energia e contribuem para operações industriais sustentáveis, reduzindo a pegada de carbono associada às aplicações de controle de motores.

3.2 Melhorias de durabilidade e confiabilidade

Design Mecânico Robusto: O DILM9-10 (230V50 / 60Hz) é projetado com ênfase especial na resiliência mecânica, com resistência ao choque integrada que lhe permite suportar os rigores de aplicações industriais pesadas. O mecanismo do contador é projetado com precisão para evitar o salto de contato e garantir uma pressão de contato positiva durante toda a sua vida operacional, crítica para manter conexões de circuito confiáveis ​​em ambientes de alta vibração.

Longevidade do sistema de contato: o contator trifásico emprega contatos de liga à base de prata com características especializadas de supressão de arco que minimizam a erosão de contato durante as operações de comutação. Esta tecnologia avançada de contato prolonga significativamente a vida útil elétrica do dispositivo, particularmente em aplicações exigentes de comutação AC-3 típicas para arranque de motor. O projeto da câmara de arco facilita a extinção rápida do arco elétrico ao interromper as correntes do motor, protegendo os contatos e mantendo características de desempenho estáveis ​​ao longo de milhares de ciclos de comutação.

3.3 Características de segurança e proteção

O Eaton DILM9-10 (230V50/60Hz) incorpora considerações abrangentes de segurança em seu design. O dispositivo apresenta uma tensão nominal de isolamento de 690V, proporcionando uma margem substancial além de sua taxa operacional de 400V para uma proteção aprimorada do pessoal e do sistema. A separação clara entre o circuito da bobina e os contatos de potência, juntamente com distâncias suficientes de rastreamento e liberdade, impede o contato acidental e garante a segurança operacional. O projeto do contador inclui proteção contra contato acidental com peças vivas, cumprindo os padrões internacionais de segurança para equipamentos de controle industrial.

4 Áreas de aplicação e soluções da indústria

O contator de motor industrial Eaton DILM9-10 (230V50/60Hz) encontra aplicação em vários setores devido às suas características de desempenho versáteis:

Automação Industrial e Controle de Motor: Como um contator de três fases dedicado, este dispositivo é ideal para controlar motores de indução de três fases nas indústrias de fabricação e processamento. Ele comumente serve em aplicações que exigem início e parada frequentes de motores, como sistemas transportadores, compressores e máquinas-ferramentas. O design compacto e o desempenho confiável do contador tornam-no particularmente valioso em sistemas de automação de fábrica onde o controle baseado em PLC é implementado.

Automação e Infraestrutura de Edifícios: Além das configurações industriais tradicionais, este contator de motor industrial prova ser eficaz em sistemas de gestão de edifícios para controlar equipamentos HVAC, bombas, ventiladores e circuitos de iluminação. A compatibilidade com a tensão da bobina de 230V torna-a diretamente operável a partir das saídas do sistema de gerenciamento de edifícios sem componentes de interfaz adicionais. Sua construção robusta resiste às condições ambientais encontradas em salas elétricas e espaços mecânicos.

Aplicações Industriais Especializadas: Os atributos técnicos do contator tornam-no adequado para aplicações especializadas em setores como transporte ferroviário e engenharia mecânica. Nestes ambientes exigentes, o dispositivo fornece comutação confiável para equipamentos auxiliares e sistemas de distribuição de energia. A ampla gama de temperatura de funcionamento de -25°C a +60°C garante estabilidade de desempenho em locais industriais climatizados e expostos.

5 Vantagens comparativas no mercado

O contator trifásico Eaton DILM9-10 (230V50/60Hz) apresenta várias vantagens distintas em comparação com soluções alternativas no mercado:

Eficiência de espaço e benefícios de instalação: Com sua largura compacta de 45 mm, este contator de motor industrial permite uma economia significativa de espaço em projetos de painel de controle em comparação com alternativas mais volumosas. A capacidade de montagem dupla tanto para trilho DIN quanto para montagem em painel oferece aos instaladores flexibilidade durante a implementação. As conexões de terminais de parafuso acomodam uma variedade de tamanhos de condutores e fornecem conexões seguras sem exigir ferramentas especiais, reduzindo o tempo e a complexidade da instalação.

Desempenho e Valor do Ciclo de Vida: A excepcional vida mecânica de 10.000.000 de operações traduz-se em redução dos requisitos de manutenção e menor custo total de propriedade ao longo do ciclo de vida do sistema. A capacidade de alta frequência de comutação de 9000 operações por hora supera muitos dispositivos comparáveis, apoiando aplicações com ciclos de trabalho exigentes. Estas características de desempenho tornam este contador trifásico particularmente valioso em aplicações de alto ciclo onde a confiabilidade e a longevidade são primordiais.

Compatibilidade e Integração do Sistema: O DILM9-10 (230V50 / 60Hz) é projetado com a integração do sistema em mente, apresentando compatibilidade com toda a gama de acessórios Eaton, incluindo contatos auxiliares, bloqueios mecânicos e relés de sobrecarga térmica. Esta interoperabilidade simplifica o projeto do sistema e a seleção de componentes para os engenheiros. A compatibilidade do contador com os sistemas de comunicação SmartWire-DT aumenta ainda mais seu potencial de integração em ambientes automatizados modernos, proporcionando um caminho para capacidades avançadas de controle e monitoramento.

6 Orientações de Implementação e Integração

6.1 Considerações de instalação

A instalação adequada do contator trifásico DILM9-10 (230V50/60Hz) requer atenção a vários fatores críticos. O dispositivo deve ser montado em uma orientação que permita a circulação natural de ar em torno dele, evitando a colocação em locais sujeitos a calor excessivo de outros equipamentos. Os instaladores devem garantir uma distância adequada acima e abaixo do contador para a dissipação adequada do calor e para facilitar as atividades de cablagem. A superfície de montagem deve ser firme e livre de vibrações para evitar tensões mecânicas nos componentes e manter o alinhamento adequado das peças móveis dentro do contador.

As conexões elétricas devem ser feitas seguindo valores de binário especificados para garantir uma pressão de contato adequada sem danificar as estruturas terminais. A fiação deve ser encaminhada corretamente para evitar obstruir as vias de ventilação ou interferir com o funcionamento mecânico do contador. Para aplicações com altas temperaturas ambientais, deve-se considerar o potencial desvio da capacidade de transporte de corrente do contador para manter o desempenho e a vida útil óptimos.

6.2 Compatibilidade e Design do Sistema

Integração do sistema de controle: A tensão da bobina AC de 230V deste contator de motor industrial torna-o diretamente compatível com a maioria das tensões de controle industrial, permitindo a integração direta com saídas PLC, contatos de relé e outros elementos de controle. A inclusão de um contato auxiliar fornece um sinal de feedback valioso para os sistemas de controle para verificar o estado do contator. Os engenheiros de design podem aproveitar este recurso para criar circuitos de bloqueio e sistemas de controle de sequência que aprimoram a segurança operacional e a integridade da automação.

Coordenação com dispositivos de proteção: A implementação eficaz do DILM9-10 (230V50 / 60Hz) requer uma coordenação adequada com dispositivos de proteção de circuito, como protetores de curto-circuito e relés de sobrecarga. A capacidade de ruptura do contador deve ser alinhada com a corrente de falha disponível do sistema para garantir uma operação segura em condições anormais. Quando usado para aplicações de controle de motor, o emparelhamento com relés de sobrecarga térmica devidamente classificados fornece proteção abrangente contra condições de corrente excessivas que podem danificar o motor ou o sistema de controle.

7 Perguntas Frequentes (FAQs)

Qual é a principal diferença de aplicação entre um contador e um relé?

Enquanto ambos são interruptores eletromecânicos, contatores como o Eaton DILM9-10 (230V50 / 60Hz) são especificamente projetados para trocar cargas de alta corrente normalmente encontradas em aplicações de controle de motores trifásicos. A principal distinção reside em sua capacidade de carregamento de corrente e robustez de construção. Os contadores são geralmente empregados para cargas superiores a 15A e apresentam sistemas especializados de supressão de arco, contatos mais duráveis e isolamento de segurança aprimorado entre o circuito de controle e o circuito de potência em comparação com relés de uso geral.

Este contador pode ser usado para comutação de energia AC e DC?

O DILM9-10 (230V50/60Hz) é especificamente otimizado para aplicações AC, particularmente controle de motor AC trifásico. O projeto do sistema de supressão de arco, circuito magnético e materiais de contato são projetados para operação AC. Para aplicações de comutação de CC, contadores DC especialmente projetados devem ser usados, pois incorporam diferentes técnicas de extinção de arco adequadas para interrupção de corrente DC.

Quais procedimentos de manutenção são recomendados para este contator?

O DILM9-10 (230V50/60Hz) requer manutenção mínima devido à sua longa vida útil mecânica de 10.000.000 operações. Inspeção visual periódica para contaminação, verificação de conexões elétricas seguras e verificação de sinais de sobreaquecimento são recomendados como parte de um programa abrangente de manutenção preventiva. As pontas de contato podem ser inspecionadas para a erosão excessiva, particularmente em aplicações de comutação de alta frequência, embora o material de contato à base de prata forneça uma vida útil prolongada em condições de funcionamento normais.

Como a compatibilidade SmartWire-DT melhora a funcionalidade deste contator?

A compatibilidade SmartWire-DT permite que o DILM9-10 (230V50/60Hz) seja integrado em sistemas de controle em rede sem módulos de interface adicionais. Esta conectividade permite o controle remoto, monitoramento de estado e capacidades de diagnóstico através de um sistema de cablagem unificado, reduzindo o tempo e a complexidade da instalação. A integração com o SmartWire-DT suporta aplicações IoT industriais modernas, fornecendo dados operacionais valiosos para estratégias de manutenção preditiva e otimização de sistemas.

Que certificações de segurança possui este contator?

Os contadores da série Eaton DILM possuem múltiplas certificações e aprovações internacionais, incluindo certificações UL, CSA, marinhas e GOST-R. Estas certificações validam que o produto cumpre rigorosos padrões de segurança e desempenho em diferentes mercados globais. As listagens específicas de certificação para cada modelo garantem a conformidade com os requisitos relevantes de segurança elétrica para equipamentos de controle industrial em várias regiões e aplicações.
