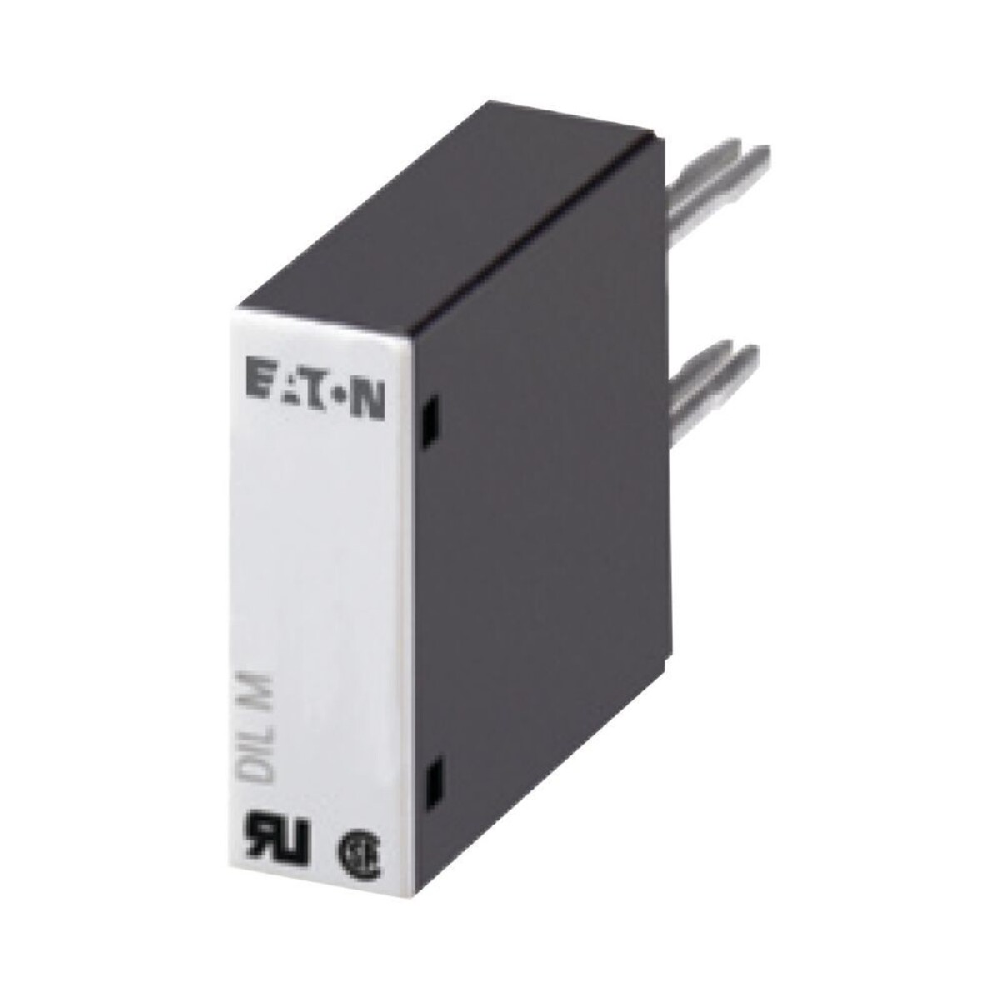

Eaton DILM95-XSPV240 240V Varistor Contactor Surge Protector Absorbente

O Eaton DILM95-XSPV240 é um protetor de sobretensão de contator especializado projetado para proteger componentes de controle sensíveis de transientes de tensão danificantes. Este dispositivo emprega um mecanismo robusto Varistor Surge Absorber, projetado para proteger as bobinas do contator e outras cargas indutivas dos picos de tensão que ocorrem comumente durante as operações de comutação. Ao segurar efetivamente as sobretensões transitórias e desviar as correntes de sobretensão dos componentes críticos, este protetor garante a estabilidade operacional e prolonga significativamente a vida útil dos equipamentos elétricos. Seu design específico para integração com a série de contadores DILM da Eaton torna-o um componente essencial para melhorar a confiabilidade do sistema em automação industrial, centros de controle de motores e sistemas de distribuição de energia.

1.Visão geral do produto e fundamentos da tecnologia básica

O Eaton DILM95-XSPV240 funciona como um acessório de proteção vital dentro do controle do motor e circuitos de comutação de potência. Este protetor de sobretensão do contator opera sobre o princípio da resistência variável, uma característica central para sua tecnologia de absorvente de sobretensão varistor. O componente principal é um varistor de óxido de metal (MOV) que possui uma relação tensão-corrente não linear. Sob condições de funcionamento normais, com níveis de tensão abaixo do seu limiar, o varistor mantém um estado de alta impedância, atuando efetivamente como um circuito aberto e desenhando uma corrente de vazamento mínima. Isso permite que a bobina do contator funcione sem qualquer interferência. No entanto, quando ocorre um surto de tensão e excede a tensão de fixação do varistor, o dispositivo muda instantaneamente para um estado de impedância muito baixa, criando um caminho de curto-circuito controlado que desvia a energia transitória prejudicial da bobina do contador e com segurança para o caminho do solo.

Este modelo específico é projetado como um acessório plug-in para os contadores da série DILM da Eaton, particularmente compatível com os modelos DILM40 até DILM95, garantindo uma integração perfeita sem exigir modificações de cablagem complexas. O design plug-on simplifica os procedimentos de instalação e manutenção, garantindo a perfeita compatibilidade elétrica e mecânica. A unidade é avaliada para operação contínua em sistemas com tensões de controle que variam de 130 a 240 volts AC, cobrindo tensões comuns de circuito de controle industrial. A construção incorpora materiais duráveis ​​capazes de suportar as tensões elétricas e condições ambientais tipicamente encontradas em ambientes industriais, incluindo plantas de fabricação e sistemas de controle de processo onde contadores são amplamente utilizados.

Especificações técnicas e parâmetros de desempenho

O DILM95-XSPV240 Varistor Surge Absorber é caracterizado por um conjunto bem definido de parâmetros elétricos e operacionais que ditam seus limites de aplicação. O dispositivo é classificado para uma faixa de tensão operacional nominal de 130 a 240 volts AC, tornando-o adequado para circuitos de controle de fase única comumente encontrados em ambientes industriais. Seu desempenho de fixação de tensão é calibrado com precisão para ativar em um limiar ligeiramente acima do pico da tensão de alimentação nominal, garantindo que permaneça inativo durante a operação normal, proporcionando resposta rápida a eventos de sobretensão.

A faixa de operação térmica deste protetor contra sobretensões do contator se estende de -25 graus Celsius a +60 graus Celsius, garantindo um desempenho confiável tanto em condições de inicialização fria quanto em ambientes quentes de armário elétrico. Esta ampla tolerância à temperatura é crítica para aplicações sujeitas a variações ambientais sazonais ou geração interna de calor a partir de componentes elétricos compactamente embalados. O design físico do dispositivo é compacto, com um fator de forma esbelto que permite a instalação sem consumir espaço adicional no trilho DIN, uma consideração importante em painéis de controle densamente povoados. As dimensões específicas facilitam a montagem lado a lado com contadores sem interferir com componentes adjacentes ou ductos de fiação. Eletricamente, o supressor exibe um tempo de resposta rápido, transição de alta para baixa impedância dentro de nanosegundos, limitando assim o pico de tensão visto pela bobina de contator protegida a um nível seguro.

Características 3.Design e detalhes de construção

Tecnologia avançada de varistor e composição do material

O coração da capacidade de proteção do DILM95-XSPV240 está no seu elemento avançado Varistor Surge Absorber. O varistor de óxido de metal é formulado a partir de uma composição cerâmica de grãos de óxido de zinco com dopantes aditivos precisos, criando um dispositivo semicondutor multi-junção que exibe características de ruptura previsíveis. Esta composição permite ao dispositivo lidar com altas taxas de corrente de surto, mantendo um desempenho de fixação estável ao longo de sua vida útil operacional. A carcaça é construída de material termoplástico auto-extintor de alta qualidade que fornece excelente resistência dielétrica, resistência ao impacto e proteção contra a entrada de poeira e umidade. As conexões elétricas internas são projetadas para garantir caminhos de baixa indutância, o que é crucial para lidar eficazmente com transientes de tensão de rápido aumento sem limitações de desempenho relacionadas à impedância.

Conectividade Plug-On e Integração do Sistema

Uma característica destacada deste protetor contra sobretensões de contadores é o seu sistema de conexão plug-on dedicado projetado especificamente para contadores da série Eaton DILM. Esta interface elimina a necessidade de cablagem adicional entre o supressor e os terminais da bobina do contator, reduzindo o tempo de instalação e potenciais erros de conexão. O design plug-on garante a polarização correta e a fixação mecânica segura, mantendo uma operação confiável mesmo em ambientes de alta vibração. O fator de forma compacto é projetado para se encaixar precisamente com o perfil do contator, mantendo as dimensões gerais da unidade combinada e preservando a pegada de montagem original. O projeto também incorpora indicadores visuais ou bandeiras mecânicas em algumas variantes para fornecer confirmação rápida da instalação adequada, melhorando a eficiência da manutenção e solução de problemas.

Espectro de aplicação e implementação da indústria

A aplicação primária do protetor de sobretensão varistor Eaton DILM95-XSPV240 é em circuitos que controlam cargas indutivas onde as sobretensões de comutação representam uma ameaça significativa à longevidade do equipamento. Em sistemas de automação industrial, esses dispositivos protegem bobinas de contator em centros de controle de motores, módulos de saída de controlador lógico programável (PLC) e relés de controle de picos de tensão gerados ao desenergizar cargas indutivas. Ao prevenir a quebra do isolamento e o esgotamento da bobina, reduzem o tempo de inatividade não planejado e os custos de manutenção em instalações de fabricação, sistemas transportadores e plantas de processamento.

O dispositivo encontra uso extensivo em sistemas de gestão de edifícios comerciais e industriais, particularmente em circuitos de controle HVAC onde os contadores gerenciam motores de compressor, motores de ventilador e motores de bomba. A tecnologia Varistor Surge Absorber protege esses sistemas de transientes de tensão provenientes de operações de comutação e fontes externas, melhorando a confiabilidade geral do sistema. Aplicações adicionais incluem sistemas de controle de elevadores, controles de guindaste e elevador, controle de iluminação industrial e sistemas de distribuição de energia - essencialmente qualquer ambiente em que contadores eletromecânicos são empregados para operações de comutação. A compatibilidade com modelos específicos de contadores Eaton (DILM40 a DILM95) torna-o particularmente relevante para fabricantes de equipamentos originais (OEMs) e integradores de sistemas que trabalham com componentes Eaton padronizados.

5.Vantagens operacionais e benefícios econômicos

Longevidade do equipamento melhorada e tempo de inatividade reduzido

A implementação do DILM95-XSPV240 Contactor Surge Protector oferece benefícios econômicos substanciais ao prolongar significativamente a vida útil dos contadores e outros componentes de controle. Transitórios de tensão, se deixados sem controle, causam a degradação progressiva do isolamento da bobina através de um fenômeno conhecido como descarga parcial, levando eventualmente à falha do isolamento e ao burnout da bobina. Ao fixar esses transientes a níveis seguros, o Varistor Surge Absorber evita este dano cumulativo, potencialmente estendendo a vida útil do contator em várias vezes. Isso se traduz diretamente em custos reduzidos de peças de substituição, despesas de mão de obra de manutenção menores e interrupções de produção minimizadas devido à falha do equipamento.

Melhoria da confiabilidade do sistema e supressão de ruído

Além de proteger contra falhas catastróficas, este dispositivo de supressão de sobretensão aumenta a confiabilidade geral do sistema, evitando o mau funcionamento dos circuitos de controle causados pelo ruído elétrico. Os picos de tensão podem às vezes ser mal interpretados como sinais de controle por componentes eletrônicos sensíveis, levando a comportamento errático ou falso acionamento. O DILM95-XSPV240 suprime esses picos em sua fonte, garantindo energia mais limpa para as bobinas de controle e reduzindo as emissões de interferência eletromagnética (EMI) dos contatos de comutação. Esta capacidade de supressão de ruído é particularmente valiosa em instalações que empregam equipamentos eletrônicos sensíveis, como sensores, sistemas de comunicação e sistemas de controle baseados em computador, onde o ruído elétrico pode comprometer a integridade dos dados e a precisão do sinal.

Perguntas frequentes (FAQs)

Qual é o princípio de funcionamento fundamental por trás da tecnologia varistor usada neste absorvente de surto?

O DILM95-XSPV240 utiliza um varistor de óxido de metal (MOV) como seu elemento protetor central. Este componente apresenta uma característica de tensão-corrente não linear, mantendo uma alta resistência em condições de funcionamento normais, mas mudando rapidamente para uma resistência muito baixa quando sujeito a tensões que excedam seu limiar. Esta transição instantânea (ocorrendo dentro de nanosegundos) cria um caminho de curto-circuito que desvia a energia de surto longe da bobina do contator protegida, efetivamente prendendo a tensão a um nível seguro. Uma vez que o surto diminui, o varistor retorna automaticamente ao seu estado de alta impedância, sem necessidade de redefinição ou intervenção.

Como este protetor contra sobretensions do contator difere de um circuito padrão RC?

Enquanto ambos os dispositivos fornecem supressão de sobretensão, o Varistor Surge Absorber no DILM95-XSPV240 opera em um princípio de aperto de tensão, enquanto um snubber RC funciona absorvendo energia através de armazenamento capacitivo e dissipação resistiva. O protetor baseado em varistor normalmente oferece tempos de resposta mais rápidos e melhor desempenho para picos de tensão de curta duração e alta amplitude. Em contraste, os snubbers RC podem ser mais eficazes para controlar a taxa de aumento da tensão (dv / dt) e reduzir o arco de contato. O design plug-on da unidade Eaton fornece compatibilidade específica com contadores da série DILM, eliminando conexões de cablagem necessárias para componentes RC discretos.

Quais são as principais considerações para selecionar este modelo específico para uma aplicação?

Os critérios de seleção primários incluem a compatibilidade com o modelo específico de contator Eaton DILM (garantindo a combinação física e elétrica), a tensão operacional do circuito de controle (que deve cair dentro da faixa de 130-240V AC deste dispositivo) e as condições ambientais (particularmente temperaturas extremas). Além disso, a gravidade do ambiente de surto deve ser considerada; aplicações com transientes frequentes ou de alta energia podem beneficiar de proteção suplementar apesar da presença deste dispositivo. As restrições de espaço físico ao redor do contator também devem ser verificadas para garantir que o módulo supressor possa ser instalado sem interferência.

Este dispositivo de proteção contra sobretensões requer testes periódicos ou substituição?

Os protetores contra sobretensões baseados em varistores têm uma vida útil finita determinada pelo número e conteúdo energético das sobretensões que absorveram. Embora não sejam especificados testes regulares, recomenda-se substituir a unidade após ter sido submetida a um grande evento de surto conhecido ou como parte da manutenção preventiva durante grandes revisões do sistema. Algumas versões avançadas podem incorporar indicadores de desgaste, mas o DILM95-XSPV240 padrão não apresenta tais indicadores visuais. Em aplicações críticas, a medição periódica da corrente de vazamento do varistor pode fornecer informações sobre seu estado de degradação, embora isso requiera equipamentos especializados.

Este supressor pode ser usado com contadores de outros fabricantes ou linhas de produtos Eaton diferentes?

O DILM95-XSPV240 é especificamente projetado como um acessório plug-on para os contadores da série DILM da Eaton, particularmente os modelos DILM40 até DILM95. Sua interface de conexão física é adaptada a esses tipos específicos de contadores, tornando improvável a compatibilidade física e elétrica direta com contadores não DILM ou produtos de outros fabricantes. Para proteger outros dispositivos ou marcas de contadores, serão necessárias soluções alternativas de supressão de sobretensão com métodos de conexão apropriados. No entanto, a tecnologia fundamental Varistor Surge Absorber poderia ser implementada em diferentes fatores de forma adequados para essas aplicações.
