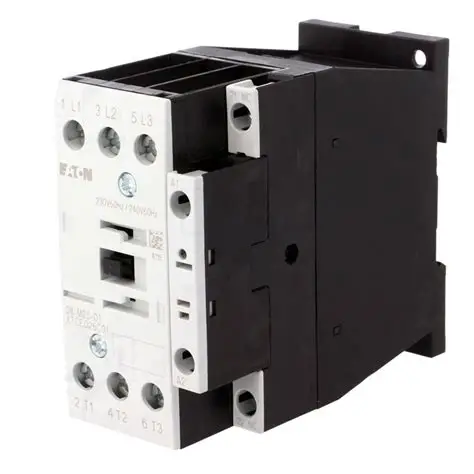

O Eaton DILM25-01 é um componente fundamental em sistemas elétricos industriais, projetado com precisão como um contador versátil de 3 pólos para comutação e controle confiáveis de motores elétricos. Como um contador de controle de motor essencial, é projetado para lidar com as condições exigentes de operações frequentes de make-and-break, correntes de incursão e serviço pesado contínuo. Este dispositivo compacto mas poderoso serve como um interruptor operado remotamente, permitindo a partida, parada e proteção seguras de motores AC trifásicos, que são os cavalos de trabalho da automação moderna, sistemas HVAC e máquinas industriais. Sua construção robusta, adesão a padrões internacionais e capacidades de integração flexíveis tornam-no uma escolha preferida para engenheiros e construtores de painéis que buscam melhorar a segurança do sistema, automatizar sequências de controle e garantir a longevidade operacional.
1. Visão geral do produto e princípio funcional
O Eaton DILM25-01 é um membro da renomada série de contadores DILM, projetado para controlar cargas AC trifásicas. Em seu núcleo, um contator de controle de motor é um interruptor operado eletricamente. O DILM25-01 funciona usando um sinal de controle de baixa potência, tipicamente de um PLC, relé programável ou uma simples estação de botão para energizar uma bobina eletromagnética. Quando esta bobina é energizada, cria um campo magnético que puxa uma armadura móvel, fechando assim vários conjuntos de contatos de energia. No caso deste contador de 3 pólos, três contatos de potência principais fecham simultaneamente para conectar as três fases da fonte de CA ao motor. Os contatos auxiliares, que são ligados mecanicamente, mas isolados eletricamente, também mudam de estado para fornecer feedback para o circuito de controle, sinalizando se o contador está energizado ou não. Desenergizar a bobina faz com que uma mola retorne os contatos ao seu estado normalmente aberto, interrompendo com segurança a alimentação do motor.
Especificações técnicas e dados de desempenho
O DILM25-01 é caracterizado por um conjunto de classificações elétricas e mecânicas precisas que definem seu escopo de aplicação. Ele é avaliado para uma corrente operacional nominal de 25 Amperes a 400V AC, tornando-o adequado para controlar motores com uma potência nominal de até 11 kW a 400V. O contador de 3 pólos é projetado para uma ampla gama de tensões de alimentação, com o circuito de potência principal capaz de lidar com até 690V AC. A bobina de controle está disponível em uma variedade de tensões de CA e CC padrão, como 24V, 110V, 230V e 400V, proporcionando flexibilidade para a integração em diversos sistemas de tensão de controle. Sua durabilidade elétrica é avaliada para milhões de operações mecânicas, com um alto número de ciclos de make-and-break sob carga completa, mostrando sua confiabilidade para aplicações de comutação frequentes. O dispositivo também possui uma alta capacidade de ruptura, permitindo-lhe interromper com segurança as correntes de sobrecarga, e é projetado para um consumo mínimo de energia no estado energizado, contribuindo para a eficiência energética geral do sistema.
Características 3.Design e detalhes de construção
Design robusto de caixa e segurança
O Eaton DILM25-01 é alojado em um gabinete de plástico auto-extintor que fornece um alto grau de proteção contra contato acidental com peças vivas, normalmente atendendo aos padrões de segurança para dedos IP20. Esta é uma característica de segurança crítica para qualquer contator de controle de motor instalado em painéis de controle industriais. Os terminais são projetados para conexões seguras e confiáveis, muitas vezes acomodando terminações de fio de tipo gaiola e parafuso para atender a diferentes preferências e padrões de instalação. A construção global é robusta, capaz de suportar as tensões mecânicas de ambientes industriais, incluindo vibrações.
Sistema de contato e circuito magnético
O coração deste contator de 3 pólos é seu óxido de prata-cádmio (AgCdO) ou contatos de liga equivalentes à base de prata. Estes materiais oferecem excelente resistência à soldagem e erosão, garantindo uma longa vida útil elétrica. O sistema magnético, que compreende a bobina, o núcleo e a armadura, é otimizado para operação de baixo ruído e baixo consumo de energia. Muitas versões apresentam um circuito de supressão transitório incorporado, que protege a eletrônica de controle dos picos de tensão gerados pelo campo magnético em colapso quando a bobina é desenergizada. Além disso, o contador é projetado para fácil montagem em trilhos DIN padrão (TS35), e alguns modelos oferecem bloqueios mecânicos opcionais para evitar a energização simultânea de dois contadores em esquemas de reversão ou redundantes.
Áreas de aplicação 4.Primary e soluções da indústria
O papel principal do Eaton DILM25-01 é como um contator de controle de motor para motores assíncronos trifásicos. É onipresente em combinações de arranque de motor, muitas vezes emparelhado com relés de sobrecarga térmica ou disruptores para formar uma solução completa de arranque de motor que fornece proteção de comutação, isolamento e sobrecarga. Estes conjuntos são fundamentais em indústrias como a manufatura, onde controlam cintas transportadoras, bombas, ventiladores e máquinas-ferramentas.
Além da partida direta do motor, este contator de 3 pólos é amplamente usado em sistemas de automação para controlar outras cargas trifásicas como elementos de aquecimento, bancos de transformadores e capacitores de potência para compensação. Sua confiabilidade torna-o um componente chave nos sistemas de gestão de edifícios para operar unidades de tratamento de ar, bombas de água e torres de refrigeração. A versatilidade do dispositivo também se estende a aplicações especializadas, como o controle do compressor, guindaste e sistemas de elevação, e como um elemento de controle de potência em circuitos de controle complexos gerenciados por PLCs.
5.Vantagens operacionais e benefícios econômicos
Segurança e confiabilidade do sistema melhoradas
O DILM25-01 melhora significativamente a segurança operacional, permitindo que os circuitos de controle de baixa tensão alternem remotamente circuitos de motor de alta potência. Isso elimina a necessidade de operadores interagirem manualmente com equipamentos de alta tensão. Seu design robusto garante um desempenho consistente ao longo de milhões de ciclos, minimizando o risco de falhas inesperadas e o tempo de inatividade associado à produção. A marcação clara dos terminais e a codificação de cores padronizada dos contatos auxiliares reduzem os erros de cablagem durante a instalação e manutenção.
Eficiência de custo e manutenção simplificada
Como um componente globalmente reconhecido e amplamente disponível, o Eaton DILM25-01 oferece um custo total de propriedade convincente. Sua longa vida útil reduz a frequência de substituição e os custos de inventário. O design modular e a montagem DIN-rail simplificam a instalação e o layout do painel, economizando tempo e trabalho valiosos durante a fase de construção. Se a manutenção for necessária, o contator pode ser facilmente substituído sem perturbar todo o circuito de controle, graças ao seu fator de forma padronizado e sistema de conexão, reduzindo assim o tempo de inatividade da máquina e as despesas de manutenção.
6.Integração e padrões de conformidade
O Eaton DILM25-01 é projetado para conformidade global, carregando certificações de principais órgãos internacionais de padronização, como UL, CSA, CE e CCC. Ele está em conformidade com as normas IEC e EN relevantes, incluindo IEC 60947-4-1, que rege contatores de baixa tensão e arrancadores de motores. Isso garante que seu desempenho, segurança e confiabilidade sejam verificados e consistentes em diferentes mercados. O projeto do contador também facilita a integração perfeita com outros componentes do portfólio Eaton, como relés de sobrecarga e disjuntores, permitindo a criação de sistemas de controle e proteção de motor coesos e totalmente coordenados.
Perguntas frequentes (FAQs)
Qual é a principal diferença entre um contator e um relé?
Enquanto ambos são interruptores operados eletromagnéticamente, um contator de controle de motor como o DILM25-01 é especificamente projetado para lidar com cargas de alta corrente, tipicamente de 9A a mais de 1000A, e é usado para controlar circuitos de potência, como motores e aquecedores. Um relé de uso geral é projetado para correntes mais baixas, geralmente até 10-16A, e é usado principalmente em circuitos de controle e sinal. Contatores como o DILM25-01 têm uma construção robusta com caixas de arco para extinguir os poderosos arcos gerados ao interromper as correntes do motor, uma característica não normalmente encontrada em relés padrão.
O DILM25-01 pode ser usado para o controle de motores AC e DC?
O Eaton DILM25-01 é projetado principalmente como um contador de 3 pólos para comutação de energia alternada trifásica e é otimizado para esse propósito. Enquanto sua bobina pode ser especificada para a tensão de controle AC ou DC, seus contatos de potência principais são classificados para cargas AC. O uso de um contador AC padrão para uma carga de motor CC geralmente não é recomendado. Os motores CC apresentam um desafio diferente para a interrupção do arco devido à ausência de uma corrente natural de cruzamento zero, o que pode levar à erosão e falha de contato rápido. Para o controle do motor DC, deve ser selecionado um contador especificamente classificado para operação DC.
Como seleciono a tensão correta da bobina para a minha aplicação?
A tensão da bobina é um parâmetro de seleção crítico e deve corresponder à tensão do circuito de controle disponível em seu sistema. O DILM25-01 está disponível com bobinas para uma ampla gama de tensões padrão, incluindo 24V AC / DC, 110V AC, 230V AC e 400V AC. A escolha da tensão correta da bobina garante a captação e retenção confiáveis do contador sem sobreaquecimento ou falha no funcionamento.
Qual é o propósito dos contatos auxiliares neste contador?
Os contatos auxiliares em um contador de controle de motor como o DILM25-01 estão ligados mecanicamente ao movimento de contato principal, mas são contatos separados de baixa corrente nominal. Sua função principal é fornecer um sinal ao circuito de controle sobre o estado do contator. Por exemplo, um contato auxiliar normalmente aberto (NO) pode ser usado em um circuito de vedação para manter o circuito da bobina após o botão de início ser solto, enquanto um contato normalmente fechado (NC) pode ser usado para bloquear com outro contador ou para fornecer um sinal de "parada" para um sistema de monitoramento.
Que manutenção é necessária para um contator como o DILM25-01?
Os contadores Eaton são projetados para uma manutenção mínima. As tarefas principais envolvem inspeção visual periódica para sinais de danos físicos ou sobreaquecimento (descoloração) e verificação de conexões de terminais soltos. Também é aconselhável verificar periodicamente a operação do contator para garantir que ele pegue e caia com clareza. Os próprios contatos não são projetados para limpeza ou arquivo do usuário; se houver suspeita de erosão de contato ou soldagem significativa, o bloco do contator deve ser substituído para garantir a segurança e a confiabilidade. Manter o dispositivo limpo e livre de excesso de poeira e umidade também contribui para sua longevidade.
