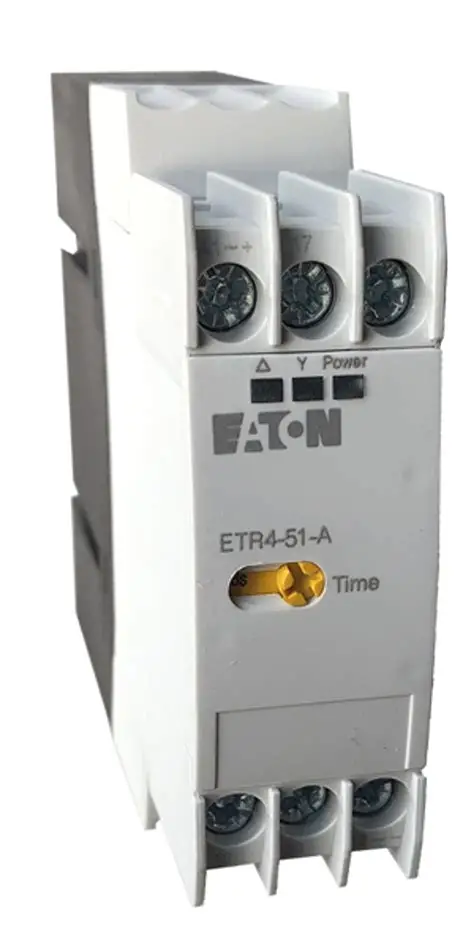

O Eaton ETR4-51-A é um relé de temporizador robusto e especializado projetado principalmente para aplicações de arranque de delta estrela em sistemas de controle de motores industriais. Como um relé de temporizador de trilho DIN, ele oferece fácil instalação dentro de painéis de controle padrão e fornece controle de temporização preciso com uma faixa ajustável de 3 a 60 segundos. Este relé de temporizador Eaton garante uma operação confiável sob tensões variadas (24-240V AC / DC) e é construído para suportar as rigorosas demandas de ambientes industriais, tornando-o uma escolha ideal para automatizar e proteger máquinas motorizadas.
Visão geral do produto e funcionalidade básica
O Eaton ETR4-51-A pertence à série ETR4 de relés de temporizador da Eaton, uma gama conhecida por sua durabilidade e projetos específicos da aplicação. Este modelo em particular funciona como um relé de temporizador delta-estrela, um componente crítico na redução das correntes de entrada durante a inicialização do motor. Ao mudar um motor elétrico de uma configuração estrela (wye) para uma configuração delta após um tempo pré-definido, minimiza o estresse mecânico e elétrico, estendendo assim a vida operacional do motor. O dispositivo apresenta um intervalo de temporização único e uma saída de relé de mudança, configurada como um interruptor DPDT (Double-Pole Double-Throw), que fornece a flexibilidade do circuito necessária para a comutação de delta de estrela.
Seu design é centrado em simplicidade e desempenho. O relé de temporizador Eaton é projetado para alta precisão de repetição e desempenho confiável, aproveitando um design que garante intervalos de temporização consistentes. A unidade é alojada em um módulo compacto que tem apenas 22,5 mm de largura, permitindo a montagem de alta densidade em trilhos DIN dentro de armários de controle, o que é uma vantagem significativa de poupança de espaço em configurações industriais complexas.
Especificações técnicas e dados de desempenho
O ETR4-51-A opera em uma ampla gama de tensão de alimentação de 24 a 240 volts, AC e CC, tornando-o altamente versátil para várias aplicações de circuito de controle em diferentes regiões e padrões. Seu relé de saída é avaliado para 3 Amperes a até 250 volts AC, capaz de comutar diretamente bobinas de contator em um circuito de controle de motor.
Este relé de temporizador de trilho DIN oferece um intervalo de temporização entre 3 segundos e 60 segundos. Esta gama é ideal para o tempo típico necessário para que os motores alcancem a velocidade operacional antes de passar da conexão estrela para a conexão delta. O dispositivo usa um bloco terminal de parafuso para conexões elétricas, garantindo um contato seguro e confiável, e tem uma classificação de proteção IP20, que o protege contra a entrada de objetos sólidos maiores de 12,5 milímetros.
Fisicamente, o módulo mede 22,5 mm de largura, 82,5 mm de altura e 103 mm de profundidade, de acordo com as dimensões padrão para dispositivos DIN montados em trilhos. Ele é projetado para operar efetivamente dentro de uma faixa de temperatura ambiente de -20 ° C a + 60 ° C, garantindo estabilidade em ambientes industriais típicos.
Características de design e qualidade de construção
Construção robusta e componentes confiáveis
O Eaton ETR4-51-A é construído com materiais de alta qualidade para garantir a confiabilidade a longo prazo. Sua construção inclui uma carcaça robusta que protege a eletrônica interna de poeira e pequenos impactos físicos, conforme indicado pela sua classificação IP20. O uso de um tipo de conexão de terminal de parafuso garante uma conexão elétrica firme e resistente às vibrações, o que é crucial em ambientes industriais onde as máquinas podem induzir vibrações significativas.
Operação e indicação fácil de usar
Este relé temporizador é projetado para configuração e monitoramento simples. O período de temporização é definido usando um mostrador ou potenciômetro na frente da unidade, permitindo fácil ajuste sem a necessidade de programação complexa. Um indicador LED fornece uma confirmação visual clara do estado operacional do relé, sinalizando quando o dispositivo é alimentado e quando o ciclo de temporização está ativo, o que ajuda na rápida resolução de problemas e diagnóstico do sistema.
Áreas de aplicação primárias e soluções da indústria
A aplicação primária e mais crítica para o Eaton ETR4-51-A é o controle de motores assíncronos trifásicos usando um método de partida delta-estrela. Este método de partida é onipresente em setores industriais para motores acima de uma certa potência nominal, pois reduz drasticamente a corrente de partida em aproximadamente um terço em comparação com a partida direta em linha. Esta redução ajuda a evitar quedas de tensão na rede de alimentação e reduz a tensão térmica nos enrolamentos do motor.
Além do controle de motor padrão, este relé encontra uso em várias sequências de automação industrial. É empregado em máquinas como sistemas transportadores, grandes bombas, ventiladores industriais e compressores - em qualquer lugar que uma inicialização suave e controlada do motor seja necessária tanto para a eficiência operacional quanto para a segurança do equipamento. Sua confiabilidade também o torna adequado para aplicações em sistemas de gestão de edifícios, controle de equipamentos HVAC e processos automatizados em plantas de tratamento de água.
Vantagens operacionais e benefícios econômicos
Melhor proteção do sistema e longevidade
Ao facilitar uma transição suave estrela-delta, este relé temporizador Eaton desempenha um papel direto na proteção de ativos de motor caros dos efeitos prejudiciais de alta corrente de entrada. Esta proteção se traduz em tempo de inatividade reduzido para manutenção e intervalos mais longos entre reparos ou substituições de motores, oferecendo economias significativas de custos ao longo do ciclo de vida do equipamento.
Eficiência e custo-eficácia da instalação
O design compacto do trilho DIN do ETR4-51-A permite um uso eficiente do espaço dentro dos painéis de controle. Esta compactez significa que os construtores de painéis podem projetar caixas menores e mais econômicas. A simplicidade de sua configuração de temporização analógica elimina a necessidade de ferramentas de programação especializadas ou treinamento, reduzindo o tempo de comissionamento e os custos de mão de obra associados. Sua ampla aceitação de tensão também simplifica a gestão de inventário, pois o mesmo modelo de relé pode ser usado em múltiplas aplicações com diferentes tensões de controle.
Perguntas frequentes (FAQs)
Qual é a função específica do relé de temporizador Eaton ETR4-51-A?
O ETR4-51-A é projetado especificamente para arranque de motor delta-estrela. Ele controla a mudança de um motor trifásico de uma configuração estrela (para arranque de tensão reduzida) para uma configuração delta (para funcionamento de tensão completa) após um atraso de tempo pré-definido de 3 a 60 segundos. Este processo limita a alta corrente de entrada na inicialização, protegendo o motor e a rede de abastecimento.
Quais são as principais classificações elétricas para os contatos de saída deste relé?
A saída deste relé de temporizador Eaton consiste em um relé de mudança com uma configuração DPDT. Seus contatos são classificados para um máximo de 3 Amperes a 250 volts AC. Esta classificação é suficiente para controlar as bobinas dos contadores usados em circuitos de arranque de motor típicos.
O ETR4-51-A é adequado para voltagens de controle AC e DC?
Sim, uma característica significativa deste relé de temporizador de trilho DIN é sua fonte de alimentação de ampla gama. Pode operar em tensões AC e DC de 24V a 240V. Esta versatilidade permite que ele seja integrado em uma vasta gama de sistemas de controle sem a necessidade de um módulo de alimentação separado.
Como é o período de temporização definido neste relé de temporizador analógico?
O ETR4-51-A é um temporizador analógico. O período de temporização desejado dentro de sua faixa de 3 a 60 segundos é ajustado manualmente, tipicamente ajustando um potenciômetro rotativo ou um mostrador localizado na face do dispositivo. Isso oferece uma configuração simples e intuitiva sem a necessidade de interfaces digitais.
Que certificações possui este dispositivo para segurança e qualidade?
Embora as listas de certificação específicas não tenham sido detalhadas nos resultados da pesquisa, dispositivos como a série ETR4 da Eaton são geralmente projetados e testados para atender aos principais padrões internacionais de segurança (por exemplo, UL, CE) e qualidade, garantindo um desempenho confiável nos mercados globais.
