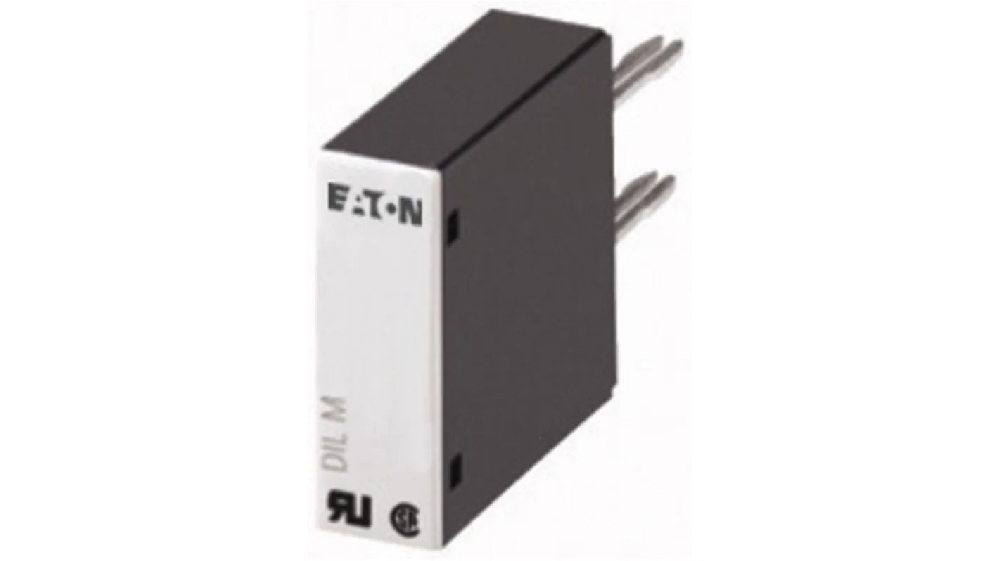

Eaton DILM12-XSPV240 Contactores Protetor de Surge Supressor Varistor

O Eaton DILM12-XSPV240 representa uma integração crítica de tecnologia de contator robusta e funcionalidade sofisticada de proteção contra sobretensões, especificamente projetada para proteger circuitos de controle sensíveis de transientes de tensão danificantes. Este dispositivo inovador combina um contator DILM12 com um supressor varistor incorporado, criando uma solução abrangente para aplicações em que o ruído elétrico e os picos de tensão são uma ameaça constante à confiabilidade operacional. Ao integrar sem problemas um varistor de óxido de metal diretamente no circuito da bobina do contador, esta unidade prende ativamente sobretensões transitórias, protegendo assim a bobina do contador da degradação do isolamento e da falha prematura. Este design de duplo uso não só aumenta a longevidade do contator em si, mas também contribui para a estabilidade geral e imunidade ao ruído de todo o sistema de controle, tornando-o um componente indispensável na automação industrial, sistemas HVAC e centros de controle de motores.

1. Visão geral do produto e princípio operacional

O Eaton DILM12-XSPV240 é uma versão especializada da série de contadores DILM comprovada, aumentada com um módulo de supressão de tensão integrado. No seu núcleo, o dispositivo funciona como um contator eletromecânico padrão, utilizando uma bobina eletromagnética para abrir e fechar mecanicamente contatos de energia para controlar cargas elétricas. A característica definidora deste modelo é seu supressor varistor integrado, uma resistência dependente da tensão que protege a bobina de funcionamento do contator. Sob condições normais de tensão, o varistor apresenta uma resistência muito alta, atuando efetivamente como um circuito aberto e permanecendo passivo dentro do sistema. No entanto, quando ocorre um aumento de tensão ou pico transitório e excede a tensão de fixação do varistor, sua resistência cai instantaneamente para um valor muito baixo. Esta ação cria um caminho de baixa impedância de curta duração que desvia a corrente de surto prejudicial dos delicados enrolamentos da bobina, dissipando com segurança a energia como calor e limitando a tensão através da bobina a um nível seguro.

Este princípio operacional é crucial para mitigar dois modos primários de falha em contadores: burnout de bobina e soldagem por contato. O elemento protetor contra sobretensões aborda especificamente o primeiro, evitando os pulsos de alta corrente que podem sobreaquecer e degradar o isolamento da bobina. A natureza integrada desta solução elimina a necessidade de módulos de supressão externos, que muitas vezes estão sujeitos a serem esquecidos durante a instalação ou manutenção, ou incorretamente conectados, garantindo assim proteção garantida e simplificando todo o processo de projeto e instalação de painéis de controle.

Especificações técnicas e características de desempenho

O DILM12-XSPV240 é caracterizado por um conjunto de parâmetros elétricos e mecânicos precisos que definem seu escopo de aplicação. O dispositivo é projetado para uma tensão de bobina padrão de 240V AC, que é a tensão de funcionamento nominal para o atuador eletromagnético. O supressor varistor integrado é calibrado com uma tensão máxima específica de funcionamento contínuo e uma tensão de fixação que dita o limiar em que ele começa a conduzir. As principais métricas de desempenho incluem uma alta corrente de impulso, que define a corrente máxima de surto único que o supressor pode lidar sem degradação, e uma robusta capacidade de absorção de energia medida em joules, indicando sua capacidade de dissipar o calor gerado por eventos transitórios.

O componente do contador em si é avaliado para uma corrente operacional específica, tipicamente alinhando-se com as especificações da série DILM12 para aplicações de comutação de energia. A resistência mecânica é avaliada para milhões de operações, uma figura que é significativamente apoiada pela presença da proteção contra sobretensões, que evita o choque mecânico e o estresse de isolamento causados ​​por picos de tensão durante a energização e desenergização da bobina. O dispositivo cumpre as normas internacionais relevantes para contatores e dispositivos de proteção contra sobretensões, incluindo IEC/EN 60947-4-1 e IEC 61643-11, garantindo um nível verificado de segurança e desempenho. O design compacto e modular permite a montagem direta em trilhos DIN padrão, e a unidade é projetada para uma ampla gama de temperaturas ambientais, tornando-a adequada para ambientes industriais exigentes.

Características 3.Design e detalhes de construção

Arquitetura de proteção de circuito integrado

A característica de design mais significativa do DILM12-XSPV240 é a integração monolítica do supressor varistor diretamente através dos terminais da bobina de operação. Essa arquitetura é muito superior aos métodos de supressão externa porque fornece uma solução garantida de cablagem zero. O varistor, tipicamente um disco cerâmico de óxido de metal sinterizado, é alojado com segurança dentro da caixa geral do contador, protegendo-o de danos físicos e contaminantes ambientais. Este design garante que o componente protetor esteja sempre na configuração elétrica correta - paralela à bobina - sem contar com o construtor de painéis ou o técnico de manutenção para instalá-lo corretamente.

Construção eletromecânica robusta

A base do contador é construída para a confiabilidade a longo prazo em condições difíceis. O sistema eletromagnético usa um formador de bobina moldada de precisão e enrolamentos de cobre de alta qualidade. O núcleo é feito de aço laminado de baixa perda para garantir uma operação eficiente e silenciosa. Os contatos principais são muitas vezes feitos de óxido de prata-cádmio ou outros materiais resistentes ao arco, alojados em uma caixa de arco projetada para apagar o arco de forma rápida e eficiente. Todo o conjunto é fechado em um material plástico auto-extintor que fornece alta resistência dielétrica e resistência a produtos químicos industriais comuns, óleos e poeira. Esta construção robusta, combinada com o protetor contra sobretensões integrado, cria um dispositivo que é excepcionalmente resistente às tensões elétricas e mecânicas da operação diária.

Áreas de aplicação 4.Primary e soluções da indústria

O Eaton DILM12-XSPV240 encontra seu papel crítico em uma vasta gama de aplicações onde a confiabilidade do circuito de controle é primordial. Em centros de controle de motores industriais, é usado para iniciar e parar motores para bombas, ventiladores e compressores. Nestes ambientes, transientes de tensão são comuns devido à comutação de grandes cargas indutivas ou eventos do lado da utilidade. O supressor varistor integrado garante que a bobina do contator não se torne uma vítima dessas perturbações elétricas, evitando assim desligamentos inesperados do motor e tempo de inatividade da produção.

Outra aplicação importante é em sistemas de aquecimento, ventilação e ar condicionado para edifícios comerciais. Estes sistemas muitas vezes têm contatores que controlam unidades de compressor e grandes motores de ventilador. O ciclo constante dessas cargas, juntamente com o longo fio entre painéis de controle e dispositivos de campo, torna os circuitos de controle altamente suscetíveis a picos de tensão induzidos. O DILM12-XSPV240 fornece uma defesa robusta, melhorando o tempo médio entre falhas para todo o sistema de controle HVAC. Além disso, é amplamente usado em sistemas automatizados de manuseio de materiais, máquinas de embalagem e controle de processos industriais, onde uma única falha do contador pode parar uma linha de produção complexa e costosa, sublinhando seu valor na manutenção da eficácia geral do equipamento.

5.Vantagens operacionais e benefícios econômicos

Maior confiabilidade do sistema e uptime

A principal vantagem operacional de incorporar um protetor contra sobretensões diretamente no contator é o aumento dramático na confiabilidade do circuito de controle. Ao eliminar falhas de bobina causadas por transientes de tensão, o DILM12-XSPV240 reduz diretamente o tempo de inatividade não planejado. Este é um fator econômico crítico nas indústrias de processo contínuo e na fabricação de alto volume, onde as perdas de produção por hora de inatividade podem ser substanciais. O dispositivo garante que o contador, um componente fundamental do circuito de comutação de energia, permaneça operacional durante a sua vida útil prevista.

Custo Total de Propriedade Reduzido e Design Simplificado

Do ponto de vista econômico, esta solução integrada reduz o custo total de propriedade de várias maneiras. Elimina a necessidade de adquirir, inventário e fio módulos de supressão separados, economizando custos de componentes, espaço de armazenamento e trabalho de instalação. Também reduz o tempo de engenharia necessário para o projeto do painel de controle, pois a proteção contra sobretensões é pré-projetada em um componente padrão. Do ponto de vista da manutenção, simplifica a resolução de problemas e a gestão de peças sobressalentes, pois os técnicos só precisam estocar e substituir um único componente unificado em vez de várias peças. A vida útil prolongada do contador, resultado direto da bobina protegida, reduz ainda mais os custos de substituição a longo prazo e contribui para uma operação mais sustentável, gerando menos resíduos eletrônicos.

Perguntas frequentes (FAQs)

Como o supressor varistor integrado difere do uso de um circuito RC externo ou diodo?

Um RC (Resistor-Capacitor) externo ou um diodo de rodas livres são métodos comuns para suprimir transientes de tensão em uma carga indutiva como uma bobina de contator. Um diodo é altamente eficaz na supressão do kickback indutivo de bobinas DC, mas diminui drasticamente o tempo de saída do contator, o que pode ser indesejável. Um snubber RC funciona para AC e CC, mas requer o tamanho correto e adiciona cablagem extra. O supressor varistor integrado no DILM12-XSPV240 oferece uma solução equilibrada. Ele fornece uma proteção robusta para bobinas AC sem atrasar significativamente o tempo de liberação do contator, e sua natureza integrada garante uma instalação correta e um desempenho consistente sem nenhuma engenharia ou cablagem adicional.

Qual é a vida útil típica do varistor integrado e como afeta a manutenção do contator?

O supressor varistor é um dispositivo de estado sólido com uma vida útil finita que é consumido por eventos transitórios. Cada surto que prende degrada ligeiramente o componente. No entanto, varistores de alta qualidade, como os usados pela Eaton, são projetados para suportar um número muito alto de transientes industriais típicos ao longo de muitos anos de serviço. O modo de fim de vida do varistor é tipicamente um curto-circuito, que envolveria permanentemente a bobina se ocorresse. Para evitar isso, o dispositivo é projetado para falhar com segurança. O ciclo de manutenção do próprio contador geralmente não é afetado; permanece baseado no desgaste mecânico e erosão de contato. O varistor não requer manutenção de rotina, e seu estado é geralmente monitorado indiretamente pela operação confiável contínua do contador.

Este contador com proteção contra sobretensões integrada pode ser usado em aplicações de bobina AC e DC?

O Eaton DILM12-XSPV240 é especificamente configurado para uma bobina AC de 240V, como indicado no seu número de modelo. A tecnologia de supressor de varistor é inerentemente adequada para circuitos AC. Para aplicações que exigem uma bobina DC, um método de supressão diferente, como um diodo integrado ou um módulo de supressão DC separado, seria mais apropriado. É crucial selecionar um modelo de contator com uma tensão de bobina e tipo de supressão que coincida com a fonte de alimentação do circuito de controle para garantir o funcionamento adequado e a proteção eficaz.

Quais são as consequências de não usar um contator protegido contra sobretensions em um ambiente elétrico ruidoso?

Operar um contador padrão sem um protetor contra sobretensões em um ambiente com transientes de tensão significativos pode levar a vários resultados negativos. O mais comum é a degradação gradual e eventual falha da bobina do contator. O isolamento no fio de cobre fino da bobina pode quebrar sob tensão de alta tensão repetida, levando a viragens curtas. Isso aumenta a corrente da bobina, gera calor excessivo e causa um burnout completo da bobina, tornando o contator inoperante. Isso resulta em tempo de inatividade não planejado, reparos de emergência caros e a necessidade de peças de reposição. Além disso, o ruído elétrico da bobina pode ser acoplado de volta à fiação de controle, causando potencialmente defeitos em dispositivos sensíveis como controladores lógicos programados ou sensores.
