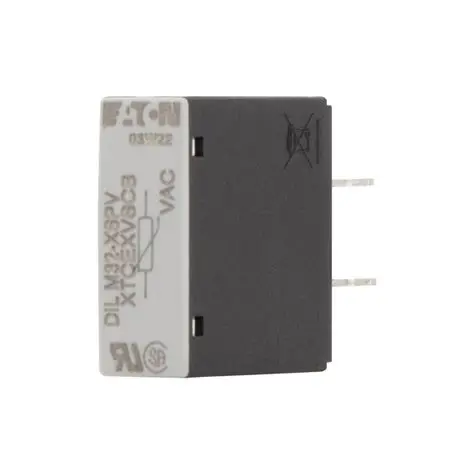

Eaton DILM32-XSPV240 240V AC Industrial Contactor Protetor de Surge

O Eaton DILM32-XSPV240 representa uma fusão crítica de comutação de potência robusta e eletrônica de proteção avançada, formando uma solução completa para controlar motores AC em ambientes industriais exigentes. Este dispositivo é um contator Eaton DIL32 pré-equipado com um supressor de sobretensão integrado, especificamente projetado para mitigar picos de tensão e transientes elétricos que rotineiramente ameaçam a longevidade e confiabilidade dos componentes de controle. Projetada para sistemas trifásicos com uma tensão de bobina de 240V AC, esta combinação aborda um desafio fundamental na automação industrial: fornecer comutação confiável, protegendo proativamente a bobina do contator e o circuito de controle mais amplo de surtos de tensão prejudiciais. Seu design integrado elimina a necessidade de seleção separada de componentes e cablagem, oferecendo uma abordagem simplificada para melhorar o tempo de funcionamento do sistema e reduzir os custos de manutenção em aplicações que vão desde o controle do compressor e da bomba até máquinas industriais e arrancadores de motores pesados.

1. Visão geral do produto e princípio operacional básico

No seu coração, o DILM32-XSPV240 é um contator de alta qualidade e médio desempenho da renomada série DILM da Eaton, conhecida por sua confiabilidade e longa vida útil elétrica. O contador funciona como um interruptor operado eletricamente, onde um sinal de controle de baixa potência energiza uma bobina eletromagnética, fechando mecanicamente contatos de potência para permitir que a corrente flua para uma carga, como um motor elétrico. O valor inovador deste modelo específico reside no módulo supressor de sobretensão integrado fisicamente e eletricamente diretamente no contator. Este supressor é um circuito de aperto de tensão, tipicamente empregando um varistor de óxido de metal (MOV) ou uma combinação de tecnologias, que atua como uma válvula de alívio de pressão de alta velocidade para ruído elétrico. Quando uma tensão transitória nas linhas de alimentação da bobina excede um limiar seguro, o supressor cria instantaneamente um caminho de baixa impedância, desviando a energia perigosa da bobina delicada e impedindo que o pico de alta tensão quebre o isolamento da bobina. Esta proteção integrada é crucial não só para o próprio contador, mas também para quaisquer dispositivos de controle sensíveis no circuito, como as saídas do Controlador Lógica Programável (PLC).

O princípio operacional garante que a bobina eletromagnética, que é altamente indutiva, é protegida dos picos de tensão que geram inerentemente ao desenergizar. De acordo com a lei de Lenz, o colapso súbito do campo magnético quando o sinal de controle é removido induz uma força eletromotor inversa (back-EMF) que pode atingir vários milhares de volts. Sem um supressor de surto, este transiente ressalta repetidamente o isolamento da bobina e os elementos de comutação conectados, levando a falha prematura. A solução integrada do DILM32-XSPV240 lida com este fenômeno automaticamente, garantindo uma decadência suave do campo magnético e fixando a tensão a um nível seguro, salvaguardando assim todo o circuito de controle.

Especificações técnicas e características chave

O DILM32-XSPV240 é definido por um conjunto de especificações elétricas e mecânicas precisas que determinam sua adequação para várias aplicações. O dispositivo é avaliado para uma tensão operacional de 240 Volts AC a 50/60 Hz para sua bobina, tornando-o compatível com tensões de controle industriais comuns. Os principais contatos de potência são tipicamente avaliados para uma corrente substancial, muitas vezes até 32 Amperes em 690V AC para categoria de utilização AC-3 (comutação de motor de gaiola de esquilo), confirmando sua capacidade para controlar motores trifásicos de potência média. O supressor de sobretensão integrado é projetado para lidar com energias de sobretensão consistentes com ambientes industriais, com um tempo de resposta de aperto robusto na faixa de nanosegundos para neutralizar rapidamente os transientes em rápido aumento.

Fisicamente, o contator segue uma pegada padronizada para fácil montagem em um trilho ou painel DIN, e seu projeto muitas vezes inclui contatos auxiliares que podem ser adicionados como módulos para fins de controle e sinalização. Os materiais usados na construção, como o material de contato para resistência ao arco longo e a robusta carcaça termoplástica, são selecionados para durabilidade e conformidade com os padrões internacionais de segurança. O dispositivo funciona efetivamente dentro de uma ampla gama de temperatura ambiente, tipicamente de -25 ° C a + 60 ° C, e é projetado para suportar a vibração e choque comuns em ambientes industriais. Suas certificações, como UL, CE e CCC, fornecem garantia de sua conformidade e segurança globais.

Características 3.Design e detalhes de construção

Arquitetura de Proteção Integrada e Conectividade

A característica de design mais significativa do DILM32-XSPV240 é o seu supressor de sobretensão integrado. Este não é um acessório externo que requer cablagem e montagem separadas; é um módulo instalado em fábrica que se torna uma parte perfeita do conjunto do contador. Esta integração oferece múltiplas vantagens: reduz o número de componentes individuais no painel de controle, minimiza os pontos de cablagem (que são locais potenciais de falha) e garante a conexão correta e confiável do supressor, pois é pré-cablado pelo fabricante. O supressor é especificamente sintonizado para proteger a bobina do contador, e sua presença é muitas vezes indicada por um módulo visível na parte superior ou lateral do corpo do contador.

Construção robusta para longevidade industrial

Eaton projeta os contadores da série DILM para milhões de ciclos operacionais. Os contatos de potência são feitos de ligas à base de prata, como óxido de cádmio de prata (AgCdO) ou óxido de lata de prata (AgSnO2), que fornecem excelente resistência à erosão do arco e resistência à soldadura. O sistema de ímãs é otimizado para baixo consumo de energia e operação silenciosa. Todo o conjunto é alojado em um material termoplástico auto-extintor de alta qualidade que é resistente a produtos químicos, luz UV e impacto mecânico. Esta construção robusta garante que o contator e, por extensão, seu supressor de sobretensão integrado, ofereçam um desempenho confiável durante uma vida útil prolongada, mesmo em ambientes duros contendo poeira, umidade e gases corrosivos.

Modularidade e Serviceabilidade

Enquanto o supressor de sobretensão é integrado, o design geral da gama de contadores DILM muitas vezes mantém um grau de modularidade. Blocos de contato auxiliares, bloqueios mecânicos e temporizadores pneumáticos podem geralmente ser adicionados aos lados da unidade básica, permitindo a personalização da funcionalidade de controle sem alterar a comutação de energia do núcleo ou as capacidades de proteção. Esta filosofia de design torna o DILM32-XSPV240 um bloco de construção flexível que pode ser adaptado a requisitos complexos de lógica de controle, mantendo sua integridade protetora fundamental.

Áreas de aplicação 4.Primary e soluções da indústria

O DILM32-XSPV240 encontra sua aplicação primária em qualquer ambiente industrial onde os motores AC trifásicos são controlados e a confiabilidade operacional é primordial. É um componente fundamental em centros de controle de motores (MCCs) para controlar bombas, ventiladores e compressores em plantas de tratamento de água, sistemas HVAC e instalações de fabricação industrial. Nestas aplicações, o supressor de sobretensão integrado é fundamental para proteger contra transientes gerados no local por grandes cargas de motor ou introduzidos da rede elétrica.

O dispositivo é igualmente vital na automação e máquinas, onde atua como o contador de potência primário para máquinas-ferramentas, sistemas transportadores, máquinas de embalagem e células robóticas. Nestes ambientes, controles eletrônicos sensíveis como PLCs e drives são onipresentes. O supressor de sobretensão garante que os picos de tensão gerados pela bobina do contator não retornem à fiação de controle e danifiquem esses componentes caros, evitando assim tempos de inatividade e reparos caros. Além disso, é uma excelente escolha para aplicações que envolvem controle remoto, onde os fios de controle longos são mais suscetíveis a captar surtos induzidos por raios ou ruído de cabos de energia adjacentes, tornando a proteção integrada uma política de seguro econômica.

5.Vantagens operacionais e benefícios econômicos

Maior confiabilidade do sistema e menor tempo de inatividade

A vantagem operacional mais direta é o aumento significativo da confiabilidade do sistema. Ao suprimir proativamente os transientes de tensão, o DILM32-XSPV240 protege não apenas a si mesmo, mas todo o circuito de controle. Isso leva a uma redução drástica em falhas inexplicáveis, queimaduras de bobina do contador e módulos de saída do PLC danificados. O resultado é uma maior eficácia geral do equipamento (OEE) através de paradas de produção não planejadas reduzidas, o que é uma métrica econômica crítica para qualquer operação de fabricação ou processo.

Custo total de propriedade menor e engenharia simplificada

O design integrado do supressor de sobretensão contribui para um menor custo total de propriedade de várias maneiras. Simplifica a fase de engenharia e projeto, eliminando a necessidade de especificar, fornecer e conectar um módulo de supressão separado. Isso economiza custos de componentes, custos de inventário e tempo de montagem do painel. De uma perspectiva de manutenção, ter uma única unidade pré-montada reduz a complexidade de solução de problemas e o inventário de peças sobressalentes, pois os técnicos só precisam estocar um SKU em vez de dois. A vida útil prolongada do contator protegido reduz ainda mais os custos de substituição a longo prazo, tornando-o um investimento financeiramente sólido ao longo do ciclo de vida do sistema de controle.

Perguntas frequentes (FAQs)

De que tipos de transientes de tensão protege o supressor de sobretensão integrado?

O supressor de sobretensão integrado no DILM32-XSPV240 é projetado principalmente para proteger contra dois tipos principais de transientes. O primeiro e mais comum é o pico de comutação indutiva gerado pela bobina própria do contador quando é desenergizado. O segundo inclui transientes gerados externamente de fontes como a comutação da rede de serviços públicos, raios em linhas elétricas distantes ou a operação de outras grandes cargas indutivas (por exemplo, grandes motores ou solenoides) dentro da mesma instalação. O supressor prende esses picos de alta tensão de curta duração a um nível seguro, evitando a quebra do isolamento na bobina e nos dispositivos de controle conectados.

Este contator com um supressor integrado pode ser usado com uma unidade de frequência variável (VFD)?

Um contator como o DILM32-XSPV240 é normalmente usado no lado de entrada de um VFD para fornecer um meio de desconectar a unidade da fonte de alimentação de rede, uma função frequentemente exigida por códigos elétricos. Neste papel, seu supressor de sobretensão protege a bobina do contador e o circuito de controle que o comanda. No entanto, não é um substituto de um contador de saída dedicado no lado de carga de um VFD e não protege contra todos os tipos de ruído elétrico que um VFD pode gerar ou ser suscetível a. Para proteger o próprio VFD de grandes sobretensões de linha de energia, geralmente é recomendado um dispositivo de proteção contra sobretensões dedicado na entrada da unidade.

Qual é a principal diferença entre um circuito RC e um varistor (MOV) usado para supressão?

Ambas são tecnologias de supressão comuns, mas funcionam de forma diferente. Um snubber RC (resistor-capacitor) suprime os transientes absorvendo a energia e diminuindo o tempo de aumento da tensão, o que é muito eficaz para os picos rápidos e de alta frequência gerados por cargas indutivas. Um varistor (MOV), ou varistor de óxido de metal, é um dispositivo de fixação de tensão; apresenta uma resistência muito alta sob tensão normal, mas instantaneamente se torna uma resistência baixa quando uma tensão limiar é excedida, desviando assim a corrente de surto. O supressor integrado em dispositivos como o DILM32-XSPV240 pode usar uma ou uma combinação dessas tecnologias para fornecer proteção abrangente.

Como o projeto integrado beneficia os procedimentos de instalação e manutenção?

O design integrado oferece benefícios significativos tanto para a instalação quanto para a manutenção. Para a instalação, simplifica o processo reduzindo o número de componentes para montar e fio. O instalador só precisa conectar os fios de alimentação e controle ao contador, sem fios adicionais necessários para o supressor. Isso poupa tempo e reduz o potencial de erros de cablagem. Para manutenção, simplifica a resolução de problemas e a gestão de peças sobressalentes. Uma condição de falha é rastreada a uma única unidade, e a substituição é um único dispositivo pré-montado, que minimiza o tempo de inatividade da máquina durante operações críticas de reparação.

Existem considerações específicas de cablagem ou instalação para este modelo?

Enquanto a integração simplifica a cablagem, as melhores práticas padrão para a instalação do contator ainda devem ser seguidas. Isso inclui o uso de condutores de tamanho correto, garantir que as conexões de terminais sejam apertadas ao binário especificado e implementar a segregação adequada entre a alimentação e a fiação de controle para minimizar a interferência eletromagnética. Também é crucial garantir que a tensão de alimentação da bobina (240V AC neste caso) coincida com a tensão de controle disponível com precisão. O dispositivo deve ser instalado em um recinto apropriado que proporcione um grau definido de proteção (classificação IP) contra poeira e umidade com base no ambiente operacional.
