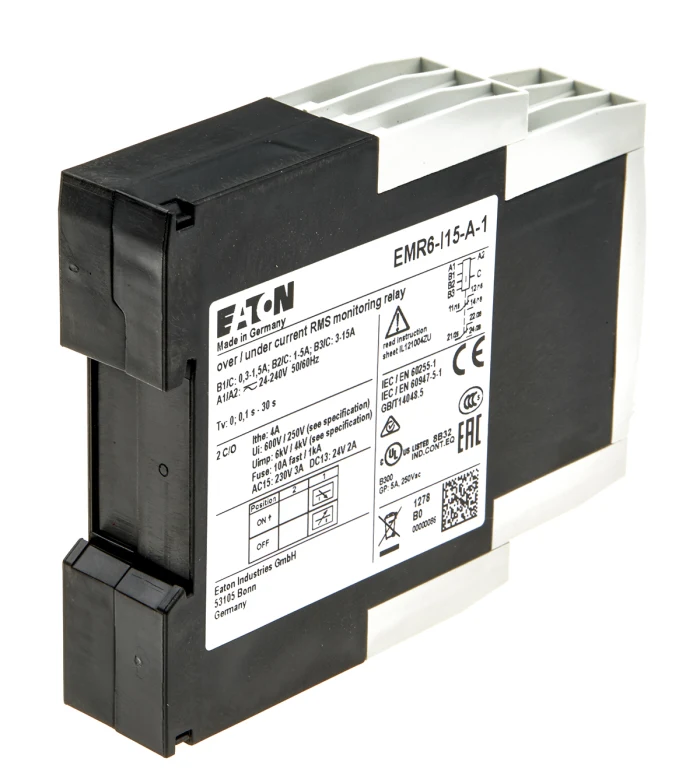

Eaton EMR6-I15-A-1 24-240V AC / DC corrente de monitoramento relé 3-15A

O Eaton EMR6-I15-A-1 é um relé sofisticado de monitoramento de corrente projetado para fornecer proteção e controle confiáveis ​​para um amplo espectro de aplicações elétricas. Este dispositivo versátil é projetado para monitorar tanto a corrente AC DC dentro de uma extensa gama, tornando-o um componente indispensável para integradores de sistemas e engenheiros que buscam proteger equipamentos e otimizar a eficiência operacional. Ao acompanhar continuamente o fluxo de corrente, este relé ajuda a prevenir danos caros causados por condições de sobrecorrente e subcorrente, falhas de fase e outras anomalias elétricas. Seu design robusto suporta uma ampla tensão de alimentação de 24 a 240V AC / DC, garantindo compatibilidade com vários sistemas de energia industrial. O EMR6-I15-A-1 faz parte da série avançada EMR6 da Eaton, que foi desenvolvida para atualizar e substituir gerações anteriores como EMR4 e EMR5, trazendo funcionalidade aprimorada e um design unificado para painéis de controle modernos.

1 Especificações técnicas e princípios operacionais

O EMR6-I15-A-1 é definido por um conjunto de parâmetros técnicos precisos que sustentam seu desempenho confiável. Ele opera dentro de uma ampla gama de parâmetros de controle, oferecendo três bandas ajustáveis: 300mA a 1,5A, 1A a 5A e 3A a 15A, permitindo a proteção fina de cargas diferentes. O relé apresenta um atraso de ativação de contatos configurável ajustável de 0,1 a 30 segundos, o que é crucial para evitar falsas viagens durante arranques de motor ou correntes de incursão temporárias.

Sua gama de aceitação de tensão de fonte de alimentação de 24 a 240V AC / DC torna-o excepcionalmente adaptável a várias fontes de tensão de controle encontradas em ambientes industriais. O dispositivo é projetado para a montagem do trilho DIN, em conformidade com as instalações padrão do recinto, e possui um fator de forma compacto de 22.5x85.6x103.7mm, otimizando a utilização do espaço do painel. Com uma gama de temperatura de funcionamento de -25 ° C a 60 ° C e vedação com classificação IP50 (IP20 no lado terminal), é construído para funcionar de forma confiável em condições desafiadoras onde a poeira e a umidade podem estar presentes.

2 Características básicas de design e características funcionais

2.1 Monitoramento e configuração avançados

O EMR6-I15-A-1 está equipado com uma função de monitoramento de janela de corrente, permitindo-lhe supervisionar ambos os limiares de corrente superiores e inferiores simultaneamente. Este monitoramento de duplo nível garante uma proteção abrangente, detectando não apenas situações de corrente excessiva, mas também de baixa corrente, o que pode indicar problemas como condições de secagem da bomba ou parada do motor. Os botões de controle frontais e interruptores DIP facilitam uma configuração simples sem necessidade de ferramentas adicionais, simplificando significativamente o processo de configuração e reduzindo o tempo de comissionamento.

2.2 Construção robusta e conformidade de segurança

Construído com materiais de alta qualidade, o relé apresenta terminais de parafuso para conexões de fiação seguras. Ele possui várias certificações internacionais, incluindo UL, CSA e CCC, afirmando sua conformidade com rigorosos padrões globais de segurança e desempenho. Este portfólio abrangente de certificação permite que os fabricantes de máquinas implantem o mesmo componente em diferentes mercados geográficos sem a necessidade de redesenhar sistemas de controle para a conformidade regional.

2.3 Isolamento elétrico melhorado

O EMR6-I15-A-1 incorpora um circuito de medição isolado, que separa eletricamente o circuito de monitoramento do sistema de energia. Este isolamento melhora a precisão da medição e fornece imunidade superior ao ruído, tornando o relé mais estável em ambientes industriais eletricamente ruidosos. Este design também contribui para a segurança geral do sistema de controle, evitando a propagação potencial de falhas.

3 Áreas de aplicação primárias e soluções da indústria

A versatilidade do relé de monitoramento de corrente EMR6-I15-A-1 torna-o adequado para diversas aplicações em múltiplas indústrias. Na automação industrial, é amplamente usado para a proteção do motor, onde monitora a corrente para detectar sobrecargas, subcargas e perda de fase em sistemas trifásicos, ajudando a evitar o esgotamento do motor e o tempo de inatividade da produção subsequente.

Para sistemas de bomba e compressor, o relé fornece proteção crítica contra condições de secagem, bloqueios e falhas de vedação mecânica, monitorando a corrente operacional. Em sistemas de aquecimento e ventilação, serve para detectar falhas de ventilador, obstrução do filtro e estados operacionais anormais que se manifestam através de desvios de corrente. A capacidade de monitoramento de corrente AC DC também o torna ideal para aplicações DC especializadas, como controle de motor DC em sistemas de tração e monitoramento de processos eletroquímicos, onde garante estabilidade operacional e proteção de equipamentos.

4 Vantagens de desempenho e benefícios operacionais

4.1 Melhoria da confiabilidade do sistema e redução do tempo de inatividade

O EMR6-I15-A-1 melhora significativamente a disponibilidade da máquina, permitindo a detecção precoce de condições elétricas anormais antes que elas se tornem grandes falhas. Esta abordagem de monitoramento proativo permite intervenções de manutenção planejadas em vez de desligamentos de emergência, reduzindo drasticamente o tempo de inatividade não planejado. Ao evitar quemaduras de motor e danos ao equipamento, o relé prolonga a vida útil dos ativos conectados, proporcionando economias substanciais de custos a longo prazo.

4.2 Simplificação do inventário e flexibilidade do projeto

A fonte de alimentação de amplo alcance do relé (24-240V AC / DC) e as amplas faixas de configuração de corrente tornam-no uma solução universal que pode substituir vários dispositivos especializados. Esta versatilidade reduz substancialmente os custos de inventário para departamentos de manutenção e OEMs, uma vez que um único tipo de dispositivo pode servir inúmeras aplicações com diferentes requisitos de tensão e corrente nominal. Para os designers de painéis de controle, esta flexibilidade simplifica o processo de especificação e encurta o tempo de engenharia.

4.3 Integração sem problemas e atualizações de sistemas legados

Como parte da série EMR6, o EMR6-I15-A-1 é projetado como uma substituição direta dos relés anteriores das séries EMR4 e EMR5, oferecendo um caminho de atualização simples para a modernização dos sistemas de controle existentes. O fator de forma consistente do trilho DIN garante a compatibilidade mecânica com os gabinetes existentes, enquanto a funcionalidade aprimorada fornece melhorias imediatas de desempenho sem exigir modificações do painel. A compatibilidade do relé com o acessório EMR6-PH22 amplia ainda mais suas possibilidades de aplicação.

5 Considerações de Implementação e Orientações de Instalação

A implementação bem sucedida do EMR6-I15-A-1 requer atenção a vários fatores-chave. A seleção correta do transformador de corrente é crucial ao monitorar correntes mais altas do que a faixa direta do relé, garantindo medição precisa e operação confiável. Para um desempenho óptimo em ambientes eletricamente ruidosos, é recomendado o uso de cabos blindados para conexões de sinal, com o escudo devidamente aterrizado em uma extremidade.

O atraso de arranque configurável deve ser ajustado adequadamente para a aplicação específica, considerando fatores como as correntes de arranque do motor para evitar disparos de incômodo, mantendo a proteção eficaz. Os testes funcionais regulares devem ser incorporados nos cronogramas de manutenção para verificar a capacidade de resposta do relé, utilizando suas capacidades de teste incorporadas quando disponíveis. Ao instalar, assegure a liberdade adequada em torno do relé para a dissipação de calor adequada, particularmente quando operando na extremidade superior de sua temperatura nominal.

6 Análise Comparativa com Tecnologias Alternativas

Quando avaliado contra relés eletromecânicos, o EMR6-I15-A-1 oferece flexibilidade superior, precisão e funcionalidade adicional como tempos de atraso ajustáveis e monitoramento de limiar duplo. Em comparação com dispositivos de monitoramento de potência mais sofisticados, fornece uma solução econômica focada especificamente na proteção atual sem complexidade desnecessária. Dentro da família EMR6, a versão "A" se distingue por sua ampla gama de tensão e compatibilidade AC / DC, ao contrário de variantes mais especializadas como o EMR6-I15-B-1, que é projetado especificamente para sistemas AC de 220-240V.

O relé ocupa uma posição ideal no mercado, oferecendo recursos avançados tipicamente encontrados em unidades de preços mais altos, mantendo a acessibilidade para aplicações industriais padrão. Sua combinação equilibrada de desempenho, versatilidade e custo-eficácia torna-o particularmente adequado para uma ampla gama de usos, desde a proteção básica do motor até o monitoramento complexo do sistema.

Perguntas frequentes (FAQs)

Que tipos específicos de falhas elétricas o EMR6-I15-A-1 pode detectar?

Este relé de monitoramento de corrente é projetado para identificar várias condições críticas de falha elétrica. Detecta de forma confiável situações de sobrecorrente que podem levar a danos ao equipamento, bem como condições de subcorrente que muitas vezes indicam problemas mecânicos, como cavitação da bomba ou deslizamento da cinta transportadora. Enquanto monitora principalmente a corrente, sua resposta rápida a padrões de corrente anormais pode revelar indiretamente problemas como desequilíbrio de fase e perda de fase em sistemas trifásicos, tornando-o um dispositivo de proteção abrangente.

Como a ampla gama de tensão (24-240V AC / DC) beneficia a instalação e a gestão de inventário?

A gama de tensão excepcionalmente ampla oferece vantagens significativas tanto para os instaladores quanto para os departamentos de manutenção. Para os integradores de sistemas, elimina a necessidade de especificar diferentes modelos de relé para vários padrões de tensão de controle dentro de uma instalação, como sistemas de 24 V DC, 110 V AC ou 230 V AC. Esta universalidade reduz substancialmente a complexidade do inventário, permitindo que um único componente atenda a múltiplas aplicações, reduzindo tanto os custos de armazenamento quanto o risco de instalar um dispositivo de tensão nominal incorreto.

Este relé pode substituir diretamente os modelos mais antigos da série EMR4 e EMR5?

Sim, o EMR6-I15-A-1 é especificamente projetado como uma substituição direta para gerações anteriores, particularmente o modelo EMR4-I15-1-A. Esta compatibilidade para trás fornece um caminho de atualização direto, permitindo que os usuários melhorem as capacidades de monitoramento de seu sistema sem redesenhar painéis de controle ou alterar esquemas de cablagem. A série EMR6 representa a evolução tecnológica da Eaton, oferecendo características melhoradas mantendo a compatibilidade mecânica e elétrica com as instalações existentes.

Quais certificações possui o EMR6-I15-A-1 para uso internacional?

Este relé possui várias certificações internacionais cruciais que facilitam sua implantação em mercados globais. Ele obteve a listagem UL para os Estados Unidos, a certificação CSA para o Canadá e a marca de Certificação Obligatória da China (CCC). Estas aprovações indicam que o dispositivo passou por testes rigorosos e atende aos padrões de segurança dessas principais regiões econômicas, proporcionando confiança na sua confiabilidade e conformidade para equipamentos destinados a vários mercados internacionais.

Quais práticas de manutenção são recomendadas para garantir a confiabilidade a longo prazo?

Embora o EMR6-I15-A-1 seja projetado para operação sem manutenção em condições normais, várias práticas podem garantir a confiabilidade contínua. Recomenda-se inspeção visual periódica para sinais de estresse térmico ou danos físicos. Durante as paradas de manutenção de rotina, a verificação dos pontos de ajuste e os testes funcionais da resposta do relé devem ser realizados para confirmar a operação adequada. Garantir que as conexões de terminais permaneçam apertadas evita problemas de aquecimento e manter o dispositivo livre de poeira excessiva de acordo com sua classificação IP50 ajuda a manter a gestão térmica adequada.
