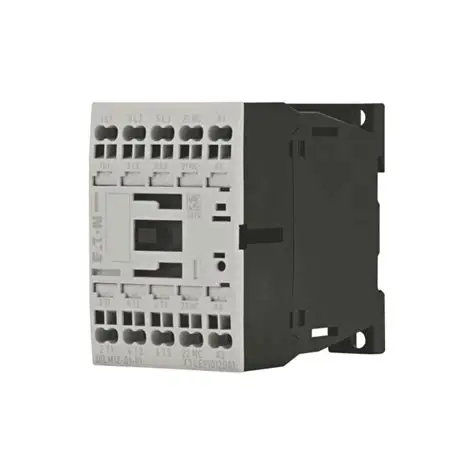

Eaton DILM12-01 Energia eficiente DIN trilho AC contator 230V 50Hz

1 Introdução ao produto e visão geral

O Eaton DILM12-01 (230V50Hz, 240V60Hz) é um excelente exemplo de tecnologia avançada de controle elétrico, especificamente projetado como um contador DIN de trilho compacto e poderoso para aplicações industriais e comerciais. Como parte da renomada série xStart C da Eaton, este contador de potência AC oferece desempenho confiável na comutação e controle de circuitos elétricos com sua corrente nominal de 12A e configuração de 3 pólos. O design do contador reflete o compromisso da Eaton em criar componentes modulares e econômicos de espaço que simplifiquem a instalação mantendo características operacionais robustas. Com suas dimensões otimizadas para montagem de alta densidade, a série DILM12 atende à crescente necessidade de projetos de painéis de controle compactos sem comprometer os padrões de desempenho ou segurança.

Este modelo em particular opera com uma tensão de bobina de 230V AC a 50Hz ou 240V AC a 60Hz, tornando-o compatível com tensões de controle industrial padrão em várias regiões. A incorporação de opções de montagem de trilhos e painéis DIN proporciona flexibilidade para diferentes cenários de instalação, desde armários de controle até máquinas industriais. Como um contador de potência AC, ele se destaca em aplicações que exigem operações de comutação frequentes, oferecendo resistência elétrica excepcional e longevidade mecânica que se traduz em requisitos de manutenção reduzidos e custo total de propriedade. O design do produto baseia-se na vasta experiência da Eaton no controle de motores e distribuição de energia, incorporando recursos que melhoram a confiabilidade do sistema ao mesmo tempo que simplificam os procedimentos de instalação e manutenção.

2 Especificações técnicas e parâmetros operacionais

O Eaton DILM12-01 (230V50Hz, 240V60Hz) possui especificações técnicas impressionantes que o tornam adequado para uma ampla gama de aplicações de controle industrial. Com uma corrente operacional nominal de 12A a 400V AC, este contator pode lidar com cargas elétricas significativas mantendo um desempenho consistente. O dispositivo apresenta três contatos principais normalmente abertos (NO) mais um contato auxiliar normalmente fechado (NC), fornecendo funcionalidade de comutação de energia e circuito de controle em uma única unidade. Esta configuração permite o controle direto de cargas trifásicas, oferecendo um sinal de feedback para fins de monitoramento do sistema ou de interbloqueio.

As características elétricas incluem uma tensão de controle de 230V AC a 50Hz ou 240V AC a 60Hz, com uma tensão de isolamento de 690V que garante operação segura em vários ambientes elétricos. A construção robusta do contador permite que ele suporte correntes de entrada substanciais, tornando-o particularmente adequado para aplicações de arranque de motores. As especificações mecânicas revelam um fator de forma compacto que mede aproximadamente 45 mm de largura, 68 mm de altura e 125,2 mm de profundidade, otimizado para instalações econômicas em trilhos DIN padrão. Com um peso de aproximadamente 254 gramas, o contator mantém um perfil leve sem sacrificar a durabilidade ou as capacidades de desempenho.

Os limites operacionais do DILM12-01 abrangem uma faixa de temperatura de -25°C a +60°C, garantindo um desempenho confiável em condições ambientais desafiadoras. Esta ampla tolerância à temperatura, combinada com a conformidade com os padrões internacionais, torna este contator de energia AC adaptável a diversos ambientes de instalação, desde pisos de fábrica até salas elétricas. O design técnico do produto enfatiza não apenas o desempenho operacional, mas também a segurança, com terminais claramente marcados e distâncias de rastreamento apropriadas que contribuem para uma operação segura durante toda a sua vida útil.

3 Características de projeto e detalhes de construção

3.1 Construção inovadora e seleção de materiais

O Eaton DILM12-01 (230V50Hz, 240V60Hz) incorpora um design modular sofisticado que faz parte da série xStart C, permitindo uma integração perfeita com outros componentes do ecossistema Eaton. Esta abordagem modular simplifica o projeto e a manutenção do sistema, garantindo a compatibilidade em toda a gama de produtos. A construção do contador utiliza materiais de alta qualidade especificamente selecionados para durabilidade elétrica e resiliência mecânica, incluindo caixas termoplásticas robustas que fornecem proteção contra fatores ambientais, garantindo a confiabilidade a longo prazo. As conexões de terminais de parafuso oferecem opções de cablagem seguras que mantêm a integridade mesmo sob condições de vibração comuns em ambientes industriais.

Internamente, o contador apresenta um sistema eletromagnético otimizado que garante uma operação eficiente com baixo consumo de energia e geração mínima de ruído. O design incorpora peças móveis de engenharia de precisão que reduzem o desgaste mecânico, contribuindo para a vida útil prolongada do dispositivo. A tecnologia de contato de dupla ruptura melhora o desempenho de comutação e a supressão de arco, enquanto o material de contato à base de prata fornece excelente condutividade elétrica e resistência à soldagem. Essas características de construção garantem coletivamente que este contator DIN Rail ofereça um desempenho consistente ao longo de sua vida mecânica de milhões de operações, tornando-o um componente confiável em aplicações de controle críticas.

3.2 Componentes de segurança e controle

Características de segurança integradas: o DILM12-01 incorpora câmaras avançadas de extinção de arco que extinguem efetivamente arcos elétricos durante a interrupção do circuito, aumentando a segurança e protegendo os contatos da erosão excessiva. Este design melhora significativamente a resistência elétrica do contator, particularmente ao trocar cargas indutivas, como motores ou transformadores.

Contato de controle auxiliar: a inclusão de um contato auxiliar normalmente fechado proporciona uma valiosa flexibilidade para aplicações de circuito de controle. Este contato auxiliar pode ser utilizado para interbloqueio elétrico, indicação de estado ou feedback de circuito de controle, expandindo a funcionalidade do contador além da comutação de potência simples.

Supressão transitória: Embora projetado principalmente para operação AC, o contador inclui características de supressão de ruído elétrico incorporadas que minimizam a interferência eletromagnética, garantindo a compatibilidade com equipamentos eletrônicos sensíveis no mesmo ambiente elétrico.

Indicação de estado visual: O projeto do contador incorpora indicadores de posição mecânicos que permitem uma confirmação visual rápida do estado do contador, facilitando procedimentos de resolução de problemas e manutenção sem a necessidade de equipamentos de monitoramento adicionais.

4 Vantagens de desempenho e benefícios operacionais

O Eaton DILM12-01 (230V50Hz, 240V60Hz) oferece vantagens significativas de desempenho que se traduzem em benefícios tangíveis para os usuários. A alta resistência elétrica do contador permite que ele suporte operações de comutação frequentes sem degradação no desempenho, tornando-o ideal para aplicações com ciclos regulares de início-parada. Esta durabilidade contribui diretamente para reduzir os requisitos de manutenção e reduzir o custo total de propriedade ao longo da vida útil do produto. O baixo consumo de energia do sistema operacional eletromagnético minimiza o uso de energia no circuito de controle, resultando em eficiência geral do sistema melhorada e custos operacionais reduzidos, particularmente em instalações com múltiplos contadores.

Os benefícios operacionais incluem uma confiabilidade de comutação excepcional, mesmo em condições exigentes, graças ao sistema de contato otimizado que garante um desempenho consistente ao longo da vida útil operacional do produto. O tempo de resposta rápido do contador facilita o controle preciso do equipamento conectado, enquanto a operação silenciosa reduz o ruído ambiente no ambiente de trabalho. O design resistente à vibração mantém uma operação estável mesmo em aplicações com vibrações mecânicas significativas, evitando desconexões não intencionais ou problemas operacionais. Essas características de desempenho tornam este contador de energia alternada particularmente valioso em aplicações onde a confiabilidade e a operação consistente são críticas para a continuidade do processo.

A resiliência ambiental do DILM12-01 aumenta ainda mais suas vantagens operacionais, com resistência às variações de temperatura e umidade garantindo um desempenho estável em diversos ambientes de instalação. As certificações internacionais do contador e a conformidade com as normas relevantes fornecem garantia de suas características de segurança e desempenho, enquanto o projeto de tensão de bobina universal que acomoda operações de 230V / 50Hz e 240V / 60Hz simplifica a gestão de inventário para organizações que operam em diferentes sistemas elétricos.

5 Áreas de aplicação e soluções da indústria

O Eaton DILM12-01 (230V50Hz, 240V60Hz) encontra aplicação em diversos setores devido às suas características de desempenho versáteis e construção robusta. Em sistemas de automação industrial, este contator DIN Rail serve como um componente fundamental em centros de controle de motores, sistemas transportadores e controles de máquinas-ferramentas, onde sua capacidade de comutação confiável garante a operação ininterrupta do equipamento de produção. As dimensões compactas do contator tornam-no particularmente adequado para instalações de painéis de controle de alta densidade, maximizando a utilização do espaço, mantendo a acessibilidade para manutenção. A inclusão de contatos principais e auxiliares permite esquemas de controle complexos sem necessidade de componentes adicionais, simplificando o projeto do sistema e reduzindo os custos de instalação.

Para aplicações comerciais e de automação de edifícios, o DILM12-01 fornece controle confiável de equipamentos HVAC, sistemas de bombeamento e controles de iluminação. A compatibilidade do contador com tensões de controle padrão e operação eficiente em termos energéticos torna-o bem adequado para essas aplicações, onde a confiabilidade operacional e a conservação de energia são primordiais. Em equipamentos de manuseio de materiais, como guindastes, elevadores e veículos guiados automatizados, a resistência à vibração do contador e o desempenho consistente em condições de ciclismo frequentes garantem uma operação confiável nestas aplicações exigentes. As características de segurança, incluindo isolamento elétrico seguro e supressão de arco eficaz, tornam este contator de energia CA apropriado para aplicações onde a segurança operacional é uma preocupação primária.

O contador também se destaca em sistemas de energia renovável, particularmente em instalações de energia solar, onde controla a distribuição de energia e segmentos de sistema. Sua capacidade de lidar com as demandas específicas dessas aplicações, combinada com suas certificações internacionais, torna-o uma escolha preferida para os integradores de sistemas. Além disso, o design modular do produto facilita a integração direta com outros componentes Eaton, criando soluções de controle coesas que simplificam os procedimentos de manutenção e resolução de problemas em vários setores.

6 Diretrizes de Integração e Instalação de Sistemas

6.1 Procedimentos de montagem e conexão

O Eaton DILM12-01 (230V50Hz, 240V60Hz) é projetado para integração direta em sistemas elétricos, com múltiplas opções de montagem que incluem configurações de montagem de painel e trilho DIN. Para a instalação de trilhos DIN, o contador apresenta um design snap-on que permite uma montagem rápida sem ferramentas adicionais, reduzindo significativamente o tempo de instalação na montagem do painel de controle. As dimensões padronizadas garantem um espaço adequado para a dissipação de calor e a liberdade elétrica, enquanto os terminais claramente marcados facilitam conexões de cablagem corretas. O projeto do terminal de parafuso fornece conexões seguras para circuitos de alimentação e controle, acomodando uma gama de tamanhos de fio apropriados para a classificação atual do contador.

Ao instalar o contator, a atenção adequada às distâncias elétricas e às distâncias de rastreamento é essencial para manter os padrões de segurança e desempenho. As especificações de binário recomendadas para conexões de terminais devem ser seguidas para garantir uma condutividade óptima sem danificar os componentes do contador. Para cablagem de circuito de controle, o contato auxiliar integrado oferece flexibilidade para funções de monitoramento e bloqueio do sistema. O projeto do contador inclui tampas transparentes para a proteção do terminal, mantendo a visibilidade dos pontos de conexão, facilitando as atividades de inspeção e manutenção. Essas características de instalação simplificam coletivamente o processo de integração, garantindo ao mesmo tempo uma operação confiável a longo prazo deste contador DIN Rail em vários ambientes elétricos.

6.2 Manutenção e Monitoramento Operacional

Práticas de manutenção preventiva: a implementação de inspeções de manutenção regulares aumenta a longevidade e a confiabilidade do contator DILM12-01. As principais atividades de manutenção incluem verificações periódicas para a erosão de contato, verificação do funcionamento mecânico e confirmação do desempenho adequado da bobina. O design modular do contator facilita essas inspeções sem exigir remoção completa da instalação.

Considerações ambientais: o grau de proteção IP20 do contator garante a resistência básica contra o contato com poeira e dedos, mas a proteção adicional do recinto pode ser necessária em ambientes com exposição excessiva a poeira, umidade ou produtos químicos. A limpeza regular do exterior do contator ajuda a manter a dissipação de calor adequada e evita a acumulação de contaminantes que podem afetar o desempenho.

Monitoramento operacional: os contatos auxiliares integrados podem ser utilizados para monitoramento remoto do estado do contator, permitindo o rastreamento automatizado dos ciclos operacionais e facilitando estratégias de manutenção preditiva. Esta capacidade permite o planejamento de manutenção com base no uso real em vez de cronogramas fixos, otimizando recursos de manutenção e evitando falhas inesperadas.

Indicadores comuns como ruído sonoro incomum durante a operação ou sinais visíveis de sobreaquecimento podem sinalizar a necessidade de manutenção ou substituição. O projeto do contator inclui indicadores de estado visual que ajudam no diagnóstico rápido de problemas operacionais, minimizando o tempo de inatividade durante os procedimentos de resolução de problemas.

7 Perguntas Frequentes (FAQs)

Q1: Qual é a diferença primária entre o modelo DILM12-01 e outros contadores da mesma série?

O DILM12-01 (230V50Hz, 240V60Hz) é especificamente configurado com uma tensão de bobina otimizada para 230V AC em 50Hz ou 240V AC em operação de 60Hz, tornando-o adequado para tensões de controle industrial padrão em muitas regiões. Este modelo apresenta três contatos principais normalmente abertos mais um contato auxiliar normalmente fechado, fornecendo funcionalidade de comutação de energia e circuito de controle. Outros modelos da série podem oferecer diferentes tensões de bobina, configurações de contato ou características especializadas para atender a requisitos específicos de aplicação.

Q2: Este contator pode ser usado tanto para o controle do motor quanto para aplicações gerais de comutação de potência?

Sim, o Eaton DILM12-01 é versátil o suficiente para lidar com o controle do motor e aplicações gerais de comutação de potência. Com uma corrente operacional nominal de 12A e um design de contato robusto, ele pode suportar as correntes de entrada associadas à partida do motor, enquanto também fornece desempenho confiável para cargas resistivas e de iluminação. O projeto do contador incorpora uma supressão de arco eficaz que o torna adequado para vários tipos de carga, embora considerações específicas de aplicação devem incluir características de carga e frequência de comutação.

Q3: Quais são as principais vantagens de usar um contator montado em trilho DIN como o DILM12-01?

A montagem de trilhos DIN oferece várias vantagens significativas, incluindo tempo de instalação reduzido, manutenção simplificada e alinhamento consistente de componentes dentro do painel de controle. O sistema de montagem padronizado permite uma fácil integração com outros componentes de trilho DIN, como relés de sobrecarga, interruptores e blocos de terminais. Esta abordagem também facilita a substituição ou reconfiguração direta dos sistemas de controle à medida que os requisitos evoluem, minimizando o tempo de inatividade durante as modificações.

Q4: Como o contato auxiliar melhora a funcionalidade deste contator?

O contato auxiliar integrado normalmente fechado expande significativamente a funcionalidade do contator, fornecendo um sinal de feedback de estado que pode ser usado para bloqueio de circuito de controle, indicação remota ou monitoramento do sistema. Este contato auxiliar permite esquemas de controle mais complexos sem exigir componentes externos adicionais, simplificando o projeto do sistema e reduzindo os custos de instalação. O circuito auxiliar pode ser utilizado para indicar a posição do contator, fornecer o bloqueio elétrico entre dispositivos ou interfaçar com controladores lógicos programáveis ​​para monitoramento automatizado do sistema.

Q5: Que condições ambientais são apropriadas para instalar este contator?

O DILM12-01 é projetado para operar de forma confiável dentro de uma faixa de temperatura de -25 ° C a + 60 ° C, tornando-o adequado para a maioria dos ambientes industriais e comerciais. O contator deve ser instalado em locais onde a umidade relativa permanece dentro dos limites industriais padrão e onde a exposição a poeira excessiva, umidade ou atmosferas corrosivas é minimizada. Para ambientes desafiadores, a proteção adicional do recinto pode ser necessária para manter a confiabilidade e o desempenho a longo prazo.
