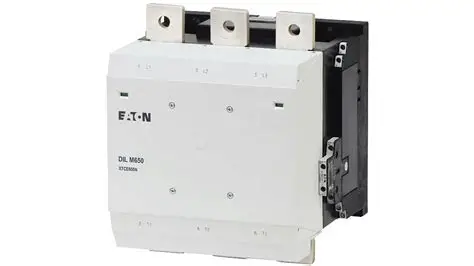

Eaton DILM650/22 (RA250) contator de controle industrial AC de serviço pesado 3 pólo

O Eaton DILM650/22 (RA250) é um exemplo primordial de um contator industrial robusto e confiável, projetado para atender às rigorosas demandas dos modernos sistemas de controle industrial. Como um modelo específico dentro da estimada série DILM da Eaton, este dispositivo é fundamentalmente um contador AC projetado para a comutação frequente de cargas elétricas trifásicas. Seu papel principal é estabelecer ou interromper a energia para equipamentos pesados, como grandes motores, elementos de aquecimento e bancos de transformadores, garantindo a segurança operacional e a automação de controle. Classificado para uma corrente operacional substancial e construído para suportar milhões de ciclos de comutação, o DILM650/22 (RA250) incorpora materiais avançados e um sistema eletromagnético de engenharia de precisão para oferecer desempenho consistente nos ambientes mais desafiadores, incluindo aqueles com alta umidade, elementos corrosivos e estresse vibracional significativo.

1. Visão geral do produto e princípio operacional

No seu núcleo, o Eaton DILM650/22 (RA250) é um interruptor operado eletromecânicamente. Sua operação começa quando uma tensão de controle é aplicada à bobina eletromagnética. Esta energização gera um campo magnético que puxa uma armadura móvel, que está ligada mecanicamente a um conjunto de contatos de potência principais robustos. Esta ação fecha o circuito, permitindo que a corrente flua para a carga conectada. Após a desenergização da bobina, um mecanismo de mola de retorno com força e rapidamente separa os contatos, interrompendo com segurança o circuito. Esta ação fundamental de make-and-break é a pedra angular de sua função como um contador AC. O "22" em sua designação de modelo normalmente se refere à configuração de seus contatos auxiliares, o que neste caso indica uma disposição específica de contatos normalmente abertos e normalmente fechados usados ​​para sinalização de circuito de controle e interbloqueio dentro de um sistema automatizado maior.

Especificações técnicas e características de desempenho

O DILM650/22(RA250) é definido por um conjunto abrangente de parâmetros técnicos que sublinham sua capacidade como componente pesado. É avaliado para uma corrente térmica de 650 amperes, o que significa sua capacidade de lidar com carga contínua em condições especificadas. Sua tensão operacional abrange sistemas de CA trifásicos industriais padrão, tipicamente até 690V, 50/60 Hz. Uma métrica de desempenho chave é sua categoria de utilização, que para este modelo é provavelmente AC-3, indicando sua adequação para controlar motores de gaiola de esquilo com início e parada frequentes, e potencialmente AC-4 para o trabalho de inching e plugging. A bobina de controle está disponível para uma ampla gama de tensões padrão AC e DC, garantindo compatibilidade com vários projetos de circuito de controle. A resistência eletromecânica é uma marca distintiva deste contator de grau industrial, muitas vezes avaliado para vários milhões de operações mecânicas e centenas de milhares de operações elétricas a carga completa, um testemunho de sua construção durável.

Características 3.Design e detalhes de construção

Sistema eletromagnético robusto e tecnologia de contato

A longevidade e a confiabilidade do DILM650/22(RA250) estão enraizadas em seu sistema eletromagnético meticulosamente projetado. A bobina é encapsulada a vácuo para proteger contra umidade, poeira e atmosferas corrosivas, garantindo desempenho estável e evitando a degradação ao longo do tempo. O circuito magnético é otimizado para baixo consumo de energia no estado puxado e impacto mínimo das flutuações da tensão de alimentação. Os contatos principais são fabricados a partir de óxido de prata-cádmio ou materiais de contato avançados semelhantes que oferecem excelente resistência à erosão elétrica e soldagem, mesmo sob altas correntes de entrada, como as encontradas ao iniciar grandes motores. Esta robusta tecnologia de contato é fundamental para o seu papel como um contador AC confiável.

Módulo de Contato Auxiliar e Arquitetura de Segurança

Uma característica integral deste contador de grau industrial é o seu bloco de contato auxiliar modular. O DILM650/22 (RA250) vem equipado com um número definido de contatos auxiliares conversíveis, permitindo que eles sejam configurados como normalmente abertos ou normalmente fechados para se adequar à lógica específica do circuito de controle. Estes contatos estão fisicamente ligados ao movimento do contator principal, fornecendo feedback confiável para o estado do sistema e o bloqueio. Além disso, o projeto do contator muitas vezes incorpora uma tampa transparente e resistente ao impacto para os contatos principais, permitindo inspeção visual sem desmontagem e características como um botão de operação manual para testes funcionais e procedimentos de manutenção seguros.

Suprimento de arco avançado e gerenciamento térmico

Para interromper com segurança os circuitos AC de alta potência, o DILM650/22 (RA250) está equipado com um sistema de extinção de arco altamente eficiente. Este sistema consiste em caixas de arco deiônico que usam placas metálicas para dividir, arrefecer e extinguir o arco elétrico que se forma quando os contatos se abrem. Esta rápida supressão de arco é crítica para minimizar o desgaste de contato e prevenir falhas de fase a fase. Todo o conjunto é alojado em um recinto plástico resistente ao calor e auto-extintor que fornece alta resistência dielétrica e dissipação de calor eficaz, garantindo um desempenho estável e contribuindo para a segurança geral e a longevidade do dispositivo.

Áreas de aplicação 4.Primary e soluções da indústria

O Eaton DILM650/22(RA250) encontra seu lugar em uma vasta gama de setores industriais onde a comutação de energia confiável não é negociável. Nas indústrias pesadas, é uma pedra angular para controlar a potência principal para grandes bombas, compressores de alta capacidade, ventiladores industriais e sistemas de correia transportadora que formam a espinha dorsal das plantas de fabricação e processamento. Sua alta resistência elétrica o torna ideal para aplicações que envolvem arranques e paradas frequentes. Dentro do setor de infraestrutura, este contador AC é usado em plantas de tratamento de água e águas residuais para controlar bombas de lama e sistemas de aeração, e em sistemas HVAC comerciais para comutar grandes cargas de compressor e refrigerador. É também um componente crítico em centros de controle de motores, sistemas automatizados de manuseio de materiais e até mesmo em aplicações especializadas como controle de guindaste e gerenciamento de energia a bordo, demonstrando sua excepcional versatilidade e confiabilidade.

5.Vantagens operacionais e benefícios econômicos

Maior confiabilidade do sistema e menor tempo de inatividade

A principal vantagem oferecida pelo DILM650/22(RA250) é a sua excepcional confiabilidade. Sua construção robusta e materiais de alta qualidade são projetados para suportar milhões de operações, traduzindo-se diretamente em tempo de inatividade não planejado reduzido em processos industriais críticos. Esta confiabilidade garante a produção contínua e minimiza as interrupções dispendiosas associadas à falha dos componentes. O design claro para inspeção e a natureza modular dos contatos auxiliares também simplificam a resolução de problemas e a manutenção, melhorando ainda mais a disponibilidade operacional.

Eficiência energética e economia de custos do ciclo de vida

Como um contador de grau industrial eficiente em energia, seu sistema eletromagnético é projetado para baixo consumo de energia de retenção. Após o pull-in inicial, a potência necessária para manter o contador fechado é mínima, levando a menores custos operacionais ao longo de sua vida útil, especialmente em aplicações onde vários contadores são usados. Além disso, a longa vida útil e os requisitos mínimos de manutenção contribuem para um menor custo total de propriedade. Ao reduzir a frequência de substituições e trabalho associado, este contator proporciona benefícios econômicos significativos em comparação com alternativas menos robustas, tornando-o um investimento prudente de longo prazo para qualquer operação industrial.

Perguntas frequentes (FAQs)

Qual é a principal diferença entre um contador de uso geral e um contador de grau industrial como o DILM650?

As principais diferenças estão na durabilidade, classificações elétricas e construção. Um contator de grau industrial como o Eaton DILM650/22 (RA250) é construído para lidar com correntes significativamente mais altas, tipicamente de centenas a milhares de amperes, e é avaliado para milhões de operações mecânicas. Ele apresenta um sistema de extinção de arco mais robusto, materiais resistentes a ambientes agressivos e é projetado para suportar altos níveis de vibração e estresse térmico comumente encontrados em ambientes industriais. Os contadores de uso geral têm taxas mais baixas, durações operacionais mais curtas e são destinados a aplicações mais leves.

Como seleciono a tensão correta da bobina de controle para este contator AC?

A tensão da bobina de controle é um parâmetro de seleção crítico e deve corresponder à tensão do circuito de controle disponível em seu sistema. O DILM650/22 (RA250) é normalmente oferecido com uma variedade de opções de tensão de bobina, cobrindo tensões comuns de CA e tensões de CC. Você deve especificar a tensão necessária ao encomendar. Usar uma tensão de bobina incorreta pode resultar na falha do contator em operar, chattering ou danos sustentáveis. Consulte sempre a ficha de dados do fabricante para confirmar as variantes de bobina disponíveis e suas especificações técnicas.

O que significam as designações como "22" e "RA250" no número do modelo?

Na nomenclatura de Eaton, o "22" tipicamente indica a configuração dos contatos auxiliares incorporados. Neste caso, muitas vezes significa dois contatos normalmente abertos e dois contatos normalmente fechados. O "RA250" é um sufixo de número de catálogo que especifica uma variante de produto específica, que pode incluir características específicas como uma bobina especial, tipos de terminais modificados ou embalagem. Para uma interpretação precisa, é sempre recomendado consultar o guia oficial de seleção de produtos Eaton ou a folha de dados para a configuração exata e as características opcionais.

Este contator pode ser usado para trocar cargas CC?

Não, o Eaton DILM650/22 (RA250) é especificamente projetado e classificado como um contador AC. O sistema de extinção de arco e o circuito magnético são otimizados para o comportamento de cruzamento zero da corrente alterna, que naturalmente ajuda na extinção de arco. Usar um contator AC para interromper uma carga CC pode ser extremamente perigoso, pois um arco CC é muito mais estável e difícil de extinguir, levando a danos graves de contato, soldagem e potenciais perigos de incêndio. Para cargas de CC, um contador especificamente qualificado para operação de CC deve ser usado.

Quais são as verificações críticas de manutenção para garantir a longa vida útil deste contator?

A manutenção regular é crucial para um desempenho óptimo. As principais verificações incluem uma inspeção visual para quaisquer sinais de danos físicos, contaminação ou descoloração. Os contatos principais e auxiliares devem ser inspecionados para forjamento excessivo, erosão ou sinais de soldagem; isso pode exigir a remoção da caixa de arco. O contador deve ser operado manualmente para garantir o livre movimento mecânico. Também é vital manter a superfície de montagem limpa e apertada e verificar se a tensão da bobina permanece dentro da tolerância especificada. Sempre execute a manutenção com a energia seguramente desconectada e bloqueada.
