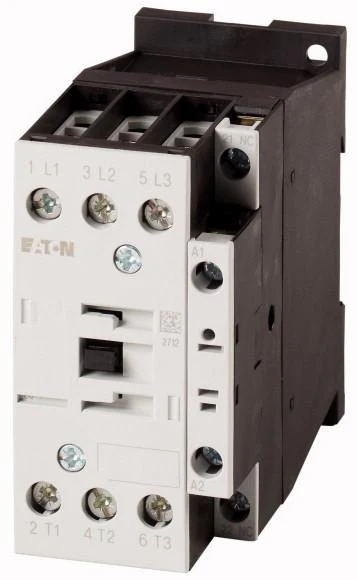

Eaton DILM32-01 3 pólo contator de potência industrial 40A classificação

O Eaton DILM32-01 é um componente fundamental em painéis de controle industriais, representando um contator de 3 pólos de alta qualidade projetado para aplicações exigentes. Como membro da série DILM da Eaton, este contator industrial é projetado para fornecer desempenho confiável e duradouro no controle de cargas trifásicas, especialmente motores elétricos. Sua função principal é fazer e quebrar repetidamente circuitos elétricos, permitindo o controle remoto de equipamentos que vão desde bombas e ventiladores simples até máquinas complexas. Com uma construção robusta que garante uma alta vida útil mecânica e elétrica, o DILM32-01 é uma solução versátil e essencial para designers de sistemas e construtores de painéis em várias indústrias, desde fabricação e controle de processos até infraestrutura e gerenciamento de edifícios.

1. Visão geral do produto e princípio operacional

O Eaton DILM32-01 é um contator de 3 pólos operado eletromecânicamente, o que significa que usa uma bobina eletromagnética para abrir ou fechar três conjuntos de contatos de potência principais simultaneamente. O núcleo de sua operação é simples: quando a tensão de controle é aplicada aos terminais da bobina (tipicamente designados A1 e A2), ele gera um campo magnético que puxa uma armadura móvel. Este movimento físico é transferido para os contatos principais, fechando-os e permitindo que a corrente flua para a carga. Quando a bobina é desenergizada, um mecanismo de mola retorna a armadura à sua posição original, forçando os contatos principais a abrir e interromper o circuito. Este princípio eletromecânico confiável e comprovado fornece um excelente isolamento elétrico entre o circuito de controle e o circuito principal de alta potência.

Este modelo específico é projetado para aplicações de trabalho padrão AC-3, que é a categoria para iniciar e parar motores de gaiola de esquilo. O "32" em sua designação se refere à sua classificação atual, indicando que é adequado para motores de até 15 kW (20 CV) a 400V. O DILM32-01 faz parte de um sistema modular, permitindo a fixação direta de blocos de contato auxiliares, bloqueios mecânicos e outros acessórios, o que melhora sua funcionalidade e adaptabilidade a esquemas de controle complexos.

Especificações técnicas e características de desempenho

O DILM32-01 é caracterizado por um conjunto de parâmetros técnicos precisos que definem seu âmbito de aplicação. É nominal para uma tensão operacional de até 690V AC e uma tensão de isolamento nominal de 1000V. Sua corrente térmica nominal, Ith, é 32 A, e para a categoria de utilização padrão AC-3, é nominal para 15 kW a 400V. A tensão de controle da bobina está disponível em uma ampla gama de tensões de CA e CC padrão, permitindo a integração em praticamente qualquer arquitetura de sistema de controle.

As métricas de desempenho deste contator industrial são impressionantes. Ele é projetado para um alto número de operações elétricas, muitas vezes na gama de milhões de operações mecânicas, mostrando sua durabilidade. O dispositivo apresenta uma bobina de retenção de baixo consumo de energia, que reduz o uso de energia e a geração de calor no painel de controle após o surto inicial de puxar. Além disso, é projetado para suportar altas correntes de entrada, que são comuns ao iniciar cargas indutivas como motores, garantindo uma operação confiável durante toda a sua vida útil.

Características 3.Design e detalhes de construção

Construção robusta e seleção de materiais

A construção física do DILM32-01 é focada na durabilidade e segurança. A carcaça é feita de plásticos de engenharia auto-extintores de alta qualidade que fornecem excelente resistência ao impacto, produtos químicos e calor. Isso garante uma operação segura e protege contra a propagação do fogo. Os contatos principais são tipicamente feitos de ligas à base de prata como óxido de prata-cádmio (AgCdO) ou óxido de prata-estanho (AgSnO2), que oferecem propriedades superiores de extinção de arco, resistência à soldagem e erosão de baixo contato, todos os quais contribuem para a longa vida elétrica do contador.

Modularidade e integração de acessórios

Uma característica chave deste contator de 3 pólos é o seu design modular. A unidade de base pode ser facilmente expandida com blocos de contato auxiliares snap-on, que podem fornecer contatos normalmente abertos (NO) ou normalmente fechados (NC) para uso em circuitos de controle e sinalização. Isso permite que um único contator forneça feedback a um controlador lógico programável (PLC) sobre seu estado. Além disso, um acessório de bloqueio mecânico pode ser montado entre dois contadores DILM32-01 para impedi-los de fechar simultaneamente, um recurso de segurança crítico para aplicações como controles de reversão do motor. Temporizadores pneumáticos também podem ser ligados para introduzir operação atrasada.

Segurança e conformidade ambiental

O DILM32-01 foi projetado e testado para atender às principais normas internacionais, incluindo IEC / EN 60947-4-1, que governa contadores de baixa tensão e arrancadores de motores. O cumprimento dessas normas garante um certo nível de desempenho, segurança e qualidade. O contator normalmente apresenta marcações terminais claras, protetores de dedos para a segurança do operador e uma tampa de poeira transparente para os terminais da bobina. Muitas variantes também vêm com pegadas de montagem padronizadas, permitindo fácil substituição e instalação em trilhos DIN padrão.

Áreas de aplicação 4.Primary e soluções da indústria

A aplicação principal do contator industrial Eaton DILM32-01 é o controle de motores elétricos trifásicos. Isso o torna onipresente em ambientes industriais. Você o encontrará em painéis de controle para sistemas transportadores, onde ele inicia e pára motores de acionamento. É usado em máquinas-ferramentas para controlar motores de fuso e bomba de refrigerante. Em sistemas HVAC, é empregado para operar compressores e grandes motores de ventiladores em unidades comerciais de tratamento de ar.

Além do controle do motor, este contator de 3 pólos também é perfeitamente adequado para trocar outras cargas trifásicas resistivas e indutivas. Isso inclui elementos de aquecimento industriais, bancos de transformadores e bancos de capacitores para correção do fator de potência. Sua confiabilidade torna-o um componente de escolha para aplicações de infraestrutura crítica, como usinas de tratamento de água, estações de bombeamento e sistemas de distribuição de energia, onde a falha não é uma opção. Sua versatilidade garante que seja um bloco de construção fundamental em painéis de automação nos setores de manufatura, alimentos e bebidas e automóveis.

5.Vantagens operacionais e benefícios econômicos

Maior confiabilidade do sistema e uptime

A alta durabilidade mecânica e elétrica do DILM32-01 traduz-se diretamente em uma redução do tempo de inatividade não planejado para máquinas e processos. Seu design robusto é resistente às tensões elétricas da interrupção do arco e ao desgaste mecânico da operação frequente. Esta confiabilidade garante que as linhas de produção permaneçam operacionais e que os processos críticos permaneçam operacionais, o que representa um benefício econômico significativo em termos de produtividade e evitação de custos de manutenção.

Manutenção simplificada e gestão de inventário

A natureza modular do sistema DILM32-01 simplifica a manutenção e reduz os custos de inventário. Em vez de armazenar conjuntos de contadores completos para diferentes funções, uma instalação pode armazenar unidades de base padrão e uma seleção de módulos acessórios comuns. Se um contato auxiliar falhar, apenas esse bloco específico precisa ser substituído, não todo o contador. Esta modularidade, combinada com a longa vida útil do produto, resulta em um menor custo total de propriedade ao longo da vida útil do painel de controle.

Flexibilidade e facilidade de integração

Para construtores de painéis e integradores de sistemas, o DILM32-01 oferece uma flexibilidade excepcional. A disponibilidade de múltiplas tensões de bobina permite a padronização do projeto em diferentes sistemas de tensão de controle. A montagem e a cablagem simples economizam tempo valioso durante a montagem do painel. A capacidade de adicionar acessórios significa que o mesmo contator de base pode ser configurado para uma função de início / parada simples ou um esquema de controle mais complexo e monitorado, proporcionando uma solução à prova do futuro que pode se adaptar aos requisitos do sistema em evolução.

Perguntas frequentes (FAQs)

Qual é a principal diferença entre um contator e um relé?

Enquanto ambos são interruptores eletromecânicos, um contator de 3 pólos como o DILM32-01 é especificamente projetado para lidar com cargas de alta corrente, geralmente motores, e apresenta contatos de potência para o circuito trifásico principal junto com o potencial para contatos auxiliares. Um relé de uso geral é tipicamente menor, tem uma corrente nominal mais baixa e é usado para circuitos de controle e sinalização. Os contadores são construídos com materiais de câmara de arco e contato mais robustos para gerenciar os arcos de comutação de alta potência que os motores geram.

Como seleciono a tensão correta da bobina para o DILM32-01?

A tensão da bobina é um parâmetro de seleção crítico e deve corresponder à tensão de controle disponível em seu sistema. Esta tensão é totalmente separada da tensão de alimentação principal a ser comutada. O DILM32-01 está disponível com bobinas para tensões AC comuns (por exemplo, 24V, 110V, 230V, 400V) e tensões CC (por exemplo, 24V, 110V). Você deve verificar a folha de dados do fabricante para o número de artigo específico correspondente à tensão da bobina necessária para garantir o funcionamento adequado.

Qual é o propósito de adicionar contatos auxiliares a este contator?

Os contatos auxiliares são contatos de baixa corrente que estão ligados mecanicamente ao movimento do contador principal. Eles são usados para fornecer feedback de status ao sistema de controle. Por exemplo, um contato auxiliar normalmente aberto pode ser ligado a uma luz piloto para indicar quando o motor está em funcionamento, ou em uma entrada PLC para confirmar que o contador puxou com sucesso.

O DILM32-01 pode ser usado para reverter um motor trifásico?

Sim, mas requer dois contadores DILM32-01 e um acessório de bloqueio mecânico. Reverter um motor trifásico envolve trocar duas das três fases. Os dois contadores são ligados para fornecer essas diferentes sequências de fase. O bloqueio mecânico é fisicamente montado entre eles para evitar que ambos sejam energizados ao mesmo tempo, o que causaria um curto-circuito grave de fase a fase.

Quais são os sinais típicos de que um contator como o DILM32-01 precisa ser substituído?

Os sinais visíveis incluem erosão de contato ou soldagem que podem ser vistos durante a inspeção, um barulho chattering ou zumbido de uma bobina falha, ou sinais de sobreaquecimento nos terminais ou corpo. Os sinais operacionais incluem o contador falhando em puxar de forma consistente, o motor conectado não começando ou o contador caindo inesperadamente sob carga. Inspeções termográficas regulares também podem detectar problemas de sobreaquecimento antes que levem a falhas.
