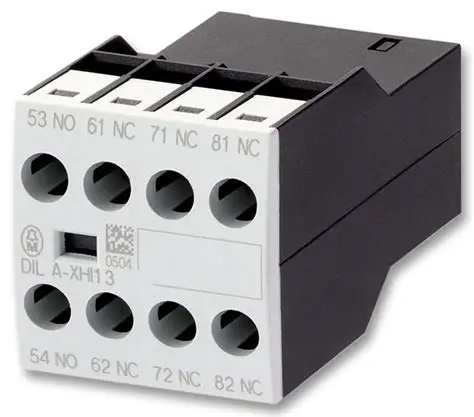

Bloco de contato auxiliar de relé Eaton DILA-XHI31 para sistemas de controle

O Eaton DILA-XHI31 é um bloco de contato auxiliar de relé de alto desempenho especificamente projetado para aumentar a funcionalidade e as capacidades de diagnóstico dos contadores de potência e relés de circuito de controle. Em automação industrial e sistemas de distribuição elétrica, esses blocos modulares servem como interfaces críticas, fornecendo pontos de contato eletricamente isolados adicionais para sinalização, interbloqueio e indicação do estado do sistema. Como um acessório de relé de circuito de controle, o DILA-XHI31 se monta sem problemas em contadores Eaton compatíveis, permitindo a expansão da configuração de contato além dos contatos principais padrão. Seu design robusto garante desempenho confiável em ambientes exigentes, tornando-o um componente indispensável para projetar lógica de controle sofisticada e segura contra falhas em máquinas, centros de controle de motores e sistemas automatizados. Este módulo exemplifica o compromisso da Eaton em fornecer componentes modulares, flexíveis e confiáveis ​​para painéis de controle industriais modernos.

1. Visão geral do produto e princípio funcional

O Eaton DILA-XHI31 pertence a uma família de unidades acessórias projetadas para serem mecanicamente e eletricamente ligadas ao lado de um contator ou relé principal. Sua função principal é fornecer um ou mais conjuntos adicionais de contatos que funcionam em uníssono com a bobina do dispositivo principal. Quando o contator principal é energizado, seu atuador eletromagnético se move e este movimento físico é transmitido ao bloco de contato auxiliar do relé anexo, mudando o estado de seus contatos. Isso permite que um único sinal de controle (a bobina do contador) alterne simultaneamente uma carga de alta potência (através dos contatos principais) e vários sinais de baixa potência (através dos contatos auxiliares) para fins de controle e monitoramento.

Estes contatos auxiliares são eletricamente isolados do circuito de potência principal, tornando-os perfeitamente adequados para a integração na lógica de relé de circuito de controle, módulos de entrada PLC ou circuitos de lâmpada indicadora. O DILA-XHI31, com sua configuração específica de contato, permite que os engenheiros projetem sistemas de bloqueio complexos, por exemplo, garantindo que um motor de cinta transportadora não possa começar até que uma tolva anterior esteja vazia ou fornecendo um sinal remoto para uma sala de controle indicando se uma bomba está funcionando ou parada. A natureza modular destes blocos permite a personalização da combinação contator-auxiliar para atender às exigências exatas da aplicação sem a necessidade de um dispositivo principal completamente diferente.

Especificações técnicas e atributos de projeto

O DILA-XHI31 é caracterizado por um conjunto de especificações técnicas precisas que definem seu envelope operacional. Ele é projetado para uso em circuitos de controle com uma tensão operacional típica de até 690V AC e uma corrente nominal adequada para sinais de controle padrão, muitas vezes na faixa de 10A. O material de contato é tipicamente uma liga de prata, escolhida por sua excelente condutividade elétrica e resistência à soldagem e erosão em condições de arco frequentes. O bloco é projetado para uma alta durabilidade mecânica, muitas vezes avaliada para milhões de operações, correspondendo ou excedendo o ciclo de vida dos contadores com os quais é emparelhado.

A designação específica "XHI31" geralmente indica seu fator de forma, compatibilidade de montagem e o número e tipo de contatos fornecidos. Uma configuração comum é um contato normalmente aberto (NO) e um contato normalmente fechado (NC), oferecendo a máxima flexibilidade de cablagem. A carcaça é construída de material termoplástico auto-extintor de alta qualidade que fornece isolamento robusto, resistência a produtos químicos e óleos industriais e segurança aprimorada. Os terminais são projetados para fácil acesso e conexão segura, muitas vezes aceitando tanto as ferrulas de fio fino quanto o fio padrão, e são claramente marcados para identificação direta durante a fiação.

Características 3.Core e vantagens de construção

Modularidade e flexibilidade de montagem

Uma característica primordial do bloco de contato auxiliar de relé DILA-XHI31 é o seu design modular. Pode ser facilmente encaixado no lado de um contator Eaton compatível sem a necessidade de ferramentas em muitos casos, permitindo uma rápida personalização e modificação de sistemas de controle no campo. Esta modularidade permite que os projetistas de painéis de controle padronizem em um único modelo de contator e, em seguida, adaptem sua configuração de contato auxiliar para diferentes máquinas ou funções, simplesmente adicionando o bloco apropriado. Muitas vezes, vários blocos podem ser empilhados lado a lado para adicionar vários conjuntos de contatos a um único contador, proporcionando uma extensa escalabilidade para uma lógica de controle complexa.

Robustão e confiabilidade operacional

O mecanismo interno do DILA-XHI31 é projetado para uma operação precisa e confiável. O sistema de contato é projetado para fornecer uma ação rápida, rápida de ruptura, garantindo uma comutação limpa e rápida que minimiza o salto de contato e o arco. Isso é crítico para a longevidade do próprio bloco auxiliar e dos componentes eletrônicos sensíveis (como entradas PLC) que ele pode estar dirigindo. Os materiais de alta qualidade usados na construção garantem resistência estável ao contato ao longo da vida útil do produto, evitando a degradação do sinal e mantendo a integridade dos sinais de controle. Esta construção robusta torna o DILA-XHI31 adequado para uma ampla gama de ambientes desafiadores, incluindo aqueles com vibrações significativas, flutuações de temperatura e umidade.

Indicação diagnóstica clara e segurança

Muitos modelos nesta série, incluindo o DILA-XHI31, apresentam um indicador de posição visual ligado mecanicamente. Isso permite que o pessoal de manutenção verifique rapidamente o estado do contator (energizado ou desenergizado) a uma distância, o que é uma ajuda de diagnóstico inestimável durante a resolução de problemas. O design também prioriza a segurança; a montagem segura e a carcaça totalmente fechada impedem o contato acidental com as peças vivas, garantindo a conformidade com as normas internacionais de segurança elétrica. O isolamento elétrico entre o circuito de alimentação principal e os contatos auxiliares é uma característica fundamental de segurança, protegendo os circuitos de controle de baixa tensão de transientes de alta tensão.

Áreas de aplicação primárias e integração de sistemas

O Eaton DILA-XHI31 encontra seu lugar em praticamente qualquer aplicação que emprega contadores para controle de potência. Em centros de controle de motores industriais (MCCs), eles são usados ​​para fornecer sinais de estado de execução e parada para o sistema de controle central, para bloquear vários motores para operação sequencial e para sinalizar condições de falha. Em linhas de fabricação automatizadas, esses acessórios de relé de circuito de controle são usados ​​para criar circuitos de bloqueio de segurança - por exemplo, assegurando que uma porta de proteção seja fechada antes que um ciclo de máquina possa começar - e para fornecer sinais de confirmação para posições de atuadores.

Além da automação de fábrica, eles são essenciais em sistemas de gestão de edifícios para controlar unidades HVAC, em painéis de controle de iluminação comercial e em sistemas de distribuição de energia para sinalizar o estado do interruptor. A capacidade de fornecer contatos NO e NC a partir de um único bloco oferece uma versatilidade excepcional. Por exemplo, um contato pode ser conectado para iluminar uma luz indicadora "Motor Running", enquanto o outro pode ser usado para desactivar um alarme "Manutenção necessária" quando a máquina está operacional.

5.Vantagens operacionais e benefícios econômicos

Melhor diagnóstico do sistema e menor tempo de inatividade

A integração de um bloco de contato auxiliar de relé DILA-XHI31 contribui diretamente para a melhoria da eficiência operacional. Ao fornecer feedback de status confiável, permite a identificação e o isolamento mais rápidos de falhas dentro de uma máquina ou processo. Isso reduz o tempo médio para reparar (MTTR) durante o tempo de inatividade não planejado, um fator significativo de poupança de custos em ambientes de produção contínua. A capacidade de monitorar remotamente o estado dos contadores permite estratégias de manutenção preditiva, onde os componentes podem ser substituídos durante interrupções programadas antes de falhar catastróficamente.

Flexibilidade de design e otimização de inventário

Do ponto de vista do projeto do sistema e da perspectiva econômica, o uso de blocos auxiliares modulares como o DILA-XHI31 proporciona benefícios substanciais. Os fabricantes de painéis e OEMs podem reduzir o número de números de peças distintos que precisam estocar padronizando uma gama de contadores e uma gama separada de blocos auxiliares. Isso simplifica a gestão do inventário e reduz os custos associados. Além disso, fornece flexibilidade de projeto; se uma mudança de lógica de controle requer um contato extra, ele pode ser adicionado sem redesenhar todo o painel ou obter um novo contator maior.

Perguntas frequentes (FAQs)

Qual é o propósito principal de um bloco de contato auxiliar em um contador?

O objetivo principal de um bloco de contato auxiliar de relé como o Eaton DILA-XHI31 é fornecer conjuntos de contato adicionais, eletricamente isolados, que funcionam em sincronia com o contador principal. Estes contatos não são projetados para comutar a carga de potência principal, mas são usados ​​para funções de controle e sinalização dentro da lógica de relé do circuito de controle. Eles permitem que um único comando execute múltiplas ações, como fornecer um sinal de estado para um PLC, iluminar uma luz indicadora, criar interbloqueio elétrico com outros contadores ou redefinir um circuito de falha de travamento.

Como seleciono o bloco de contato auxiliar correto para o meu contator Eaton?

A seleção é baseada principalmente na compatibilidade mecânica e elétrica. Primeiro, você deve verificar se o bloco DILA-XHI31 ou similar é projetado mecanicamente para ser montado em sua série de modelos de contadores Eaton específicos. Em segundo lugar, você deve garantir que suas especificações elétricas, como a corrente térmica nominal, a tensão e a categoria de utilização, sejam adequadas aos requisitos do seu circuito de controle. A configuração de contato (por exemplo, 1NO+1NC) também deve corresponder às necessidades da sua lógica de controle. Consultar o catálogo de produtos Eaton ou a ficha técnica para o contator e o bloco auxiliar é essencial para a seleção correta.

Os contatos do DILA-XHI31 podem ser usados para trocar a potência do motor principal?

Não, absolutamente não. Os contatos em um bloco de contato auxiliar de relé são especificamente projetados e classificados apenas para aplicações de circuito de controle. Eles são destinados a comutar sinais de baixa potência em entradas PLC, lâmpadas indicadoras, circuitos de bobina de outros relés e cargas semelhantes. Tentar usá-los para trocar a potência do motor excederia muito sua capacidade de carregamento de corrente, levando a falha imediata, soldagem de contato e um sério risco de segurança. Os principais contatos de potência do próprio contador são os únicos contatos projetados para esse propósito.

Qual é a diferença entre um contato auxiliar normalmente aberto (NO) e um contato auxiliar normalmente fechado (NC)?

Um contato normalmente aberto (NO) é aberto (não condutor) quando o contador principal é desenergizado e fecha quando o contador é energizado. É normalmente usado para indicadores de "execução" ou sinais de "comando executado". Um contato normalmente fechado (NC) é fechado quando o contador principal é desenergizado e abre quando é energizado. É frequentemente usado para indicadores de "parada", circuitos de bloqueio de segurança que devem quebrar após a ativação ou para indicar um estado "pronto". O DILA-XHI31 muitas vezes fornece um de cada um para a máxima flexibilidade de cablagem.

Como o uso de um bloco de contato auxiliar melhora a segurança em um sistema de controle?

Os contatos auxiliares são fundamentais para criar sistemas de controle seguros. Eles podem ser usados ​​para construir circuitos de bloqueio de segurança confiáveis; por exemplo, um contato auxiliar NC de um contator de acionamento principal pode ser ligado a um circuito de segurança para evitar que uma porta de proteção seja aberta enquanto a energia está ligada. Além disso, o isolamento elétrico que eles fornecem entre o circuito de alimentação principal e o circuito de controle protege os operadores e equipamentos de controle sensíveis de altas tensões. A operação ligada mecanicamente e impulsionada positivamente garante que o estado de contato seja um verdadeiro reflexo da posição do contator principal, o que é crítico para o monitoramento seguro do estado do sistema.
