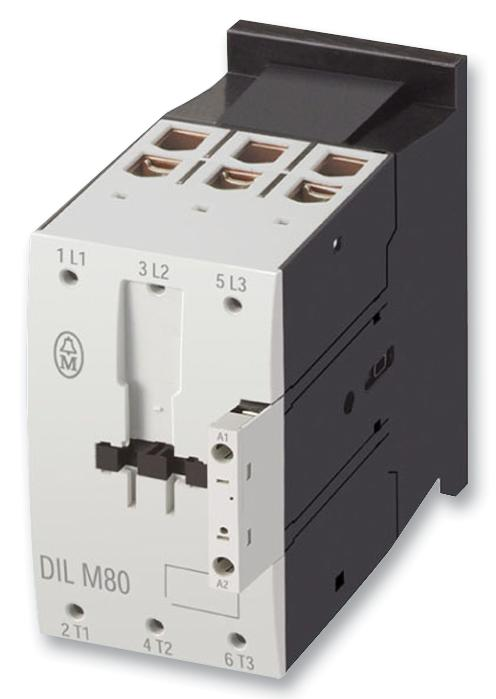

Eaton DILM80 80A 3 pólos AC Motor Starter com proteção contra sobrecarga

O Eaton DILM80 é um componente fundamental nos sistemas industriais de controle de motores e distribuição de energia, incorporando um design focado na confiabilidade, segurança e longa vida útil. Como um contador AC de 3 pólos, é fundamentalmente um interruptor operado eletricamente projetado para fazer ou quebrar o circuito de energia para uma carga, mais comumente motores elétricos. Este modelo específico é projetado para circuitos de controle com tensões de 230V 50Hz e 240V 60Hz, tornando-o uma solução versátil para uma ampla gama de aplicações industriais e comerciais. Operando como um elemento chave em um conjunto de arranque de motor, o DILM80 funciona em tandem com relés de sobrecarga para fornecer uma solução abrangente para iniciar, parar e proteger motores AC. Sua construção robusta garante um desempenho consistente na comutação de cargas de alta corrente, contribuindo para a segurança operacional e eficiência de automação de máquinas em vários setores, desde a fabricação e manuseio de materiais até sistemas de HVAC e tratamento de água.

1. Visão geral do produto e princípio funcional

O Eaton DILM80 é um membro da renomada série de contadores DILM, projetado para o controle direto de motores AC trifásicos e outras cargas de potência. Seu principal princípio operacional é a atuação eletromagnética. Quando uma tensão de controle é aplicada à bobina do contador, ela gera um campo magnético que puxa um núcleo móvel, fechando mecanicamente os contatos de potência principais. Esta ação completa o circuito trifásico, permitindo que a corrente flua para o motor. Ao desenergizar a bobina, um mecanismo de mola retorna o núcleo móvel à sua posição original, forçando os contatos principais a abrir e interromper com segurança a fonte de alimentação. Esta funcionalidade fundamental de make-and-break é a base de todas as operações start-stop para motores.

No contexto de um arranque de motor, o contator DILM80 serve como componente de comutação. É tipicamente emparelhado com um relé de sobrecarga térmica, que fornece proteção essencial contra danos do motor de extração de corrente excessiva causada por sobrecargas ou falhas de fase. Todo o conjunto é projetado para fácil montagem em um trilho DIN padrão, simplificando a instalação e manutenção. O DILM80 é caracterizado pelas suas dimensões compactas, que ajudam a economizar espaço em painéis de controle, e sua capacidade de lidar com altas correntes de entrada associadas à partida do motor, garantindo uma operação confiável em milhões de ciclos mecânicos.

Especificações técnicas e dados de desempenho

O DILM80 é definido por um conjunto abrangente de parâmetros técnicos que ditam sua gama de aplicações. É avaliado para uma corrente operacional nominal, tipicamente até 80A na categoria de utilização AC-3, que cobre o início e a parada de motores de gaiola de esquilo. A tensão operacional nominal é 690V AC, tornando-a adequada para sistemas de energia industrial de três fases comuns. A tensão da bobina de controle, conforme especificado para este modelo, é projetada para 230V 50Hz e 240V 60Hz, permitindo que seja controlada diretamente por transformadores de controle padrão ou saídas PLC em muitas regiões.

A resistência elétrica é uma métrica de desempenho crítica, com o DILM80 classificado para um alto número de ciclos operacionais, muitas vezes em milhões, sob condições de carga nominal. Sua durabilidade mecânica é ainda maior, demonstrando a robustez do seu design. O contador apresenta um design compacto que cumpre com os padrões internacionais para dimensões, facilitando fácil substituição e interoperabilidade. Ele também possui uma alta capacidade de resistência à corrente de curto-circuito, permitindo que permaneça intacto no caso de uma falha a jusante até que um interruptor de proteção opere. O produto possui certificações globais como UL, CSA e CE, afirmando sua conformidade com os padrões internacionais de segurança e desempenho.

Características 3.Design e detalhes de construção

Construção robusta e sistema de extinção de arco

O Eaton DILM80 é construído para durabilidade e confiabilidade em ambientes exigentes. A carcaça é construída de material termoplástico auto-extintor de alta qualidade que fornece excelente resistência mecânica e resistência ao rastreamento. Os contatos principais são tipicamente feitos de óxido de prata-cádmio ou um material similarmente avançado que oferece excelente resistência à soldagem e erosão do arco elétrico. Uma característica chave de qualquer contator AC de 3 pólos de potência é sua caixa de arco, e o DILM80 está equipado com um sistema eficiente de extinção de arco deion. Este sistema usa placas metálicas para dividir, resfriar e extinguir o arco elétrico que se forma quando os contatos se abrem sob carga, garantindo uma rápida interrupção da corrente e protegendo os contatos do desgaste excessivo.

Modularidade e flexibilidade de contato auxiliar

Uma vantagem significativa do design do DILM80 é a sua modularidade. Pode ser facilmente equipado com uma variedade de blocos de contato auxiliares snap-on. Estes blocos, disponíveis em configurações normalmente abertas e normalmente fechadas, fornecem contatos adicionais que estão ligados mecanicamente à operação do contador principal. Estes contatos auxiliares são essenciais para a construção de circuitos de bloqueio, sinalizando o status do contador para controladores lógicos programáveis (PLCs) ou controlando luzes indicadoras, melhorando assim a funcionalidade geral do sistema de controle sem exigir espaço adicional ou cablagem complexa.

Design e Serviciência do Terminal

O contador é projetado com terminais de tipo pinça fácil de usar que facilitam conexões de fio seguras e confiáveis. Estes terminais são muitas vezes projetados para aceitar uma gama de tamanhos de fio e podem ser acessados facilmente com ferramentas padrão, reduzindo o tempo de instalação. Algumas versões também podem apresentar tampas transparentes que permitem a inspeção visual dos contatos principais sem desmontar a unidade, o que é um recurso valioso para manutenção preventiva e resolução de problemas.

Áreas de aplicação 4.Primary e soluções da indústria

O contator AC de 3 pólos Eaton DILM80 encontra uso extensivo como um componente crítico em centros de controle de motores (MCCs) para controlar bombas, ventiladores, compressores e cintas transportadoras em plantas industriais. Sua confiabilidade é crucial para linhas de produção automatizadas onde o tempo de inatividade não programado pode levar a perdas financeiras significativas. No setor da construção comercial, é um cavalo de trabalho dentro dos sistemas HVAC, controlando os compressores e ventiladores em refrigeradores, unidades de tratamento de ar e torres de refrigeração, contribuindo para um controle climático eficiente.

Além da inicialização do motor, o DILM80 também é usado em aplicações de distribuição de energia, como comutação de capacitor para correção de fator de potência e interruptores de transferência automática para sistemas de energia de espera. Seu design robusto o torna adequado para aplicações pesadas como controle de guindaste, escadas rolantes e máquinas industriais onde arranques e paradas frequentes são comuns. A configuração de arranque de motor, combinando o DILM80 com um relé de sobrecarga, fornece uma solução completa e compacta para OEMs (fabricantes de equipamentos originais) maquinaria de construção para as indústrias de embalagem, alimentos e bebidas e água / águas residuais.

5.Vantagens operacionais e benefícios econômicos

Maior confiabilidade do sistema e menor tempo de inatividade

A principal vantagem operacional do Eaton DILM80 é a sua confiabilidade comprovada. Os materiais de alta qualidade e a engenharia de precisão resultam em um contador que pode suportar milhões de operações, minimizando o risco de falha. Isso se traduz diretamente em maior tempo de atividade da máquina e custos de manutenção reduzidos. A marcação clara dos terminais e a facilidade de adicionar contatos auxiliares também reduzem o tempo necessário para instalação e modificações, levando a menores custos de mão-de-obra.

Eficiência energética e segurança

Os contadores modernos como o DILM80 são projetados com eficiência energética em mente. Os circuitos de bobina são otimizados para baixo consumo de energia, reduzindo o custo operacional do sistema de controle. Além disso, o mecanismo de contato acionado positivamente e a extinção de arco confiável aumentam a segurança operacional, garantindo um estado de contato claro e contendo arcos elétricos. A conformidade com as normas internacionais garante que o componente cumpra rigorosos requisitos de segurança, o que é essencial para proteger tanto o pessoal quanto o equipamento.

Perguntas frequentes (FAQs)

Qual é a principal diferença entre um contador e um arranque de motor?

Um contator AC de 3 pólos como o Eaton DILM80 é um interruptor eletromagnético projetado para lidar com cargas de alta corrente e sua única função é abrir e fechar um circuito de alimentação. Um arranque de motor é uma unidade funcional mais completa que inclui um contador como seu elemento de comutação central, além da adição crucial de um relé de sobrecarga. O relé de sobrecarga fornece proteção dedicada para o motor contra o sobreaquecimento devido a corrente excessiva de sobrecargas ou perda de fase, que o contador sozinho não fornece.

O DILM80 pode ser usado para sistemas de alimentação de 50Hz e 60Hz?

Sim, o modelo especificado DILM80 com uma bobina nominal para 230V 50Hz / 240V 60Hz é projetado para compatibilidade com ambas as frequências de potência comuns. Esta classificação dupla oferece flexibilidade significativa para equipamentos que podem ser implantados em diferentes regiões geográficas ou dentro de instalações com fontes de alimentação variadas. No entanto, é sempre crítico verificar a marcação específica da tensão da bobina no próprio contador para garantir que coincida com a tensão de alimentação de controle disponível.

Qual é o significado da categoria de utilização AC-3?

A categoria de utilização AC-3 é uma classificação padronizada definida pela norma IEC. Especifica o dever de um dispositivo de comutação para "inicialização de motores de gaiola de esquilo e desligação durante a execução". Essencialmente, significa que o contator é avaliado para suportar a corrente de alta entrada (tipicamente 6-10 vezes a corrente de carga completa) que ocorre quando um motor começa, e também é capaz de quebrar a corrente de carga completa do motor uma vez que está à velocidade. Esta é a classificação mais comum para aplicações de arranque de motores de uso geral.

Como seleciono o relé de sobrecarga correto para emparelhar com o contador DILM80?

O relé de sobrecarga deve ser selecionado com base na corrente de carga completa (FLC) do motor que pretende proteger. A Eaton oferece uma gama de relés de sobrecarga combinados especificamente projetados para serem montados diretamente em contadores da série DILM. A seleção envolve a escolha de um relé cuja faixa de ajuste atual inclui o FLC do motor. A coordenação adequada entre a capacidade de ruptura do contador e as características de disparo do relé garante uma proteção completa e segura do motor.

Que manutenção é necessária para um contator como o DILM80?

A manutenção é geralmente mínima, mas importante para a confiabilidade a longo prazo. Envolve inspeções visuais periódicas para sinais de danos físicos ou sobreaquecimento (descoloração). O contator deve ser desenergizado e os contatos podem ser inspecionados para a erosão excessiva ou soldagem; algumas versões têm capas transparentes para esse propósito. Manter a unidade limpa e livre de excesso de poeira e umidade também é crucial. Recomenda-se seguir os horários de manutenção descritos na documentação oficial da Eaton.
