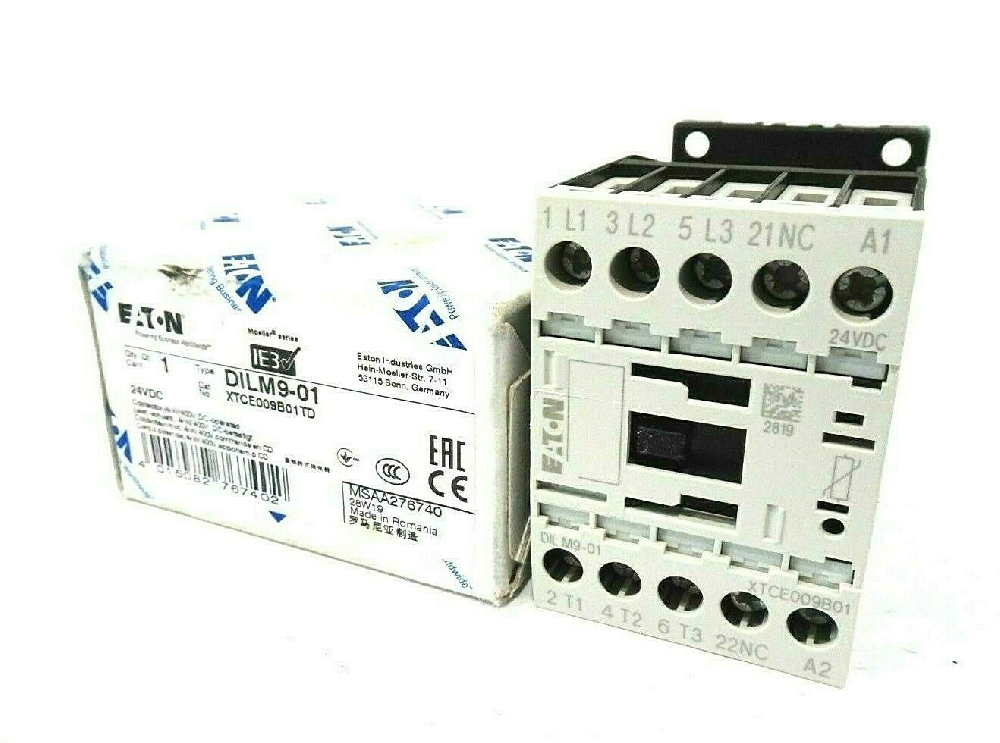

O Eaton DILM9-01 (24VDC) é um contador industrial essencial da renomada série xStart DILM, projetado para fornecer desempenho confiável em aplicações de automação e controle exigentes. Como um contador operado por corrente continua, utiliza uma bobina de corrente continua de 24V para trocar três contatos de potência principais, cada um avaliado para 9 A em 400 V AC. Este dispositivo é uma pedra angular para sistemas de controle de motor, particularmente onde o controle de corrente continua estável e eficiente é preferido. Seu design modular e compacto é uma característica distintiva da série DIL, garantindo fácil integração em várias configurações industriais, proporcionando a robustez necessária para operações de comutação frequentes.
1. Visão geral do produto e tecnologia principal
Um contator industrial é um interruptor controlado eletricamente usado para ligar e desligar um circuito de energia, semelhante a um relé, mas projetado para lidar com cargas de corrente muito maiores. A função primária do Eaton DILM9-01 (24VDC) é fazer e quebrar conexões elétricas em sistemas trifásicos, como aqueles que alimentam motores elétricos, aquecedores ou outras cargas pesadas. Ele atua como um intermediário de alta capacidade, permitindo que um circuito de controle DC de baixa potência (a bobina de 24V) gerencie com segurança uma carga AC de alta potência.
O princípio operacional deste contador operado por CC é baseado no eletromagnetismo. Quando a fonte 24V DC é aplicada à bobina, ela gera um campo magnético que puxa uma armadura. Este movimento físico está ligado mecanicamente aos contatos principais, fazendo com que eles fechem e completem o circuito de energia. Ao desenergizar a bobina, um mecanismo de mola retorna a armadura à sua posição original, abrindo os contatos e desconectando a carga. Esta operação eletromecânica confiável é adequada às rigorosas demandas de ambientes industriais. A série DILM9 faz parte da linha xStart da Eaton, que representa a última geração de engrenagens de controle, baseando-se no legado comprovado da série DIL com avanços em modularidade e desempenho.
Especificações técnicas 2.Detailed
Compreender os parâmetros técnicos é crucial para a correta seleção e aplicação. O DILM9-01(24VDC) é definido por um conjunto de especificações chave que delineam suas capacidades e limites.
Este contador de 3 pólos é projetado para uma corrente de operação contínua máxima de 9 A. Seus contatos principais são avaliados para uma tensão de 400 V AC, tornando-o adequado para redes industriais trifásicas padrão. O circuito de controle é definido por uma tensão de bobina de 24 V DC. Um parâmetro chave de segurança e isolamento é a sua tensão de isolamento de 690 V, que indica o nível de tensão que pode suportar sem quebra. O dispositivo também inclui um contato auxiliar integrado normalmente fechado (NC), avaliado a 10A, que pode ser usado para bloqueio, sinalização ou feedback de circuito de controle.
Para a instalação, apresenta terminais de parafuso para conexões seguras. O contador é projetado para montagem em um trilho e / ou painel DIN padrão, com dimensões físicas compactas de 68 mm de comprimento, 45 mm de largura e 117 mm de profundidade. É construído para operar efetivamente dentro de uma faixa de temperatura de -25 ° C a + 40 ° C, garantindo a funcionalidade em uma variedade de condições ambientais. A unidade tem um peso de aproximadamente 314,7 gramas.
Características de design e construção 3.Key
O DILM9-01 (24VDC) incorpora várias características de design que contribuem para sua durabilidade, segurança e facilidade de uso em um contexto industrial.
Design modular e compacto: Como parte da série xStart, este contador apresenta uma construção modular. Esta filosofia de design permite uma aparência e sensação unificadas em toda a gama de produtos e simplifica a fixação de vários acessórios, como blocos de contato auxiliares ou módulos de temporização. Sua largura compacta de apenas 45 mm ajuda a economizar espaço valioso em armários de controle.
Construção robusta para ambientes industriais: O dispositivo é construído para suportar as tensões elétricas e mecânicas da operação industrial diária. O uso de materiais duráveis garante alta resistência contra choques e vibrações. As conexões de terminais de parafuso fornecem terminações confiáveis e de alta integridade que são resistentes ao aflojamento ao longo do tempo.
Contato auxiliar integrado e circuito de supressão: a inclusão de um contato auxiliar normalmente fechado permite uma integração flexível na lógica de controle sem exigir componentes externos adicionais. Além disso, os contadores operados por CC na série DILM vêm com um circuito de supressão incorporado. Esta característica é crítica para mitigar picos de tensão e ruído elétrico gerado pela bobina quando é desenergizada, protegendo assim componentes eletrônicos sensíveis como controladores lógicos programáveis (PLCs) no circuito de controle.
Segurança melhorada e integridade da conexão: o design do contador inclui um compartimento de cablagem dupla para terminações. Esta característica melhora a segurança e a confiabilidade, fornecendo duas áreas distintas para conectar condutores de diferentes seções transversais, reduzindo o risco de erros de cablagem e garantindo a integridade da conexão.
Áreas de aplicação 4.Primary e casos de uso da indústria
O Eaton DILM9-01 (24VDC) encontra seu propósito em uma ampla gama de cenários de automação e controle, servindo como um componente fundamental para a comutação de energia.
Aplicações de controle de motor: é excepcionalmente adequado para controlar motores de indução trifásicos, que são os cavalos de trabalho da indústria. Isso inclui a inicialização, parada e reversão de motores que alimentam cintas transportadoras, bombas, compressores, ventiladores e eixos de máquinas-ferramentas. Sua potência nominal de 4 kW a 400V AC torna-o adequado para motores desse nível de potência.
Sistemas de Automação Industrial: Dentro de linhas de fabricação e processamento automatizadas, este contator industrial é frequentemente usado como um dispositivo de saída comandado por um PLC. A tensão de controle DC de 24V é um padrão em painéis de controle industriais, e o circuito de supressão incorporado o torna ideal para esta interface direta com controladores eletrônicos.
Montagens modulares de arranque de motor: Uma aplicação comum e eficiente é em combinações de arranque de motor pré-montadas. O DILM9-01 é especificamente projetado para ser usado com kits de cablagem que o conectam diretamente aos interruptores de proteção do motor da série PKZM0 da Eaton. Isso cria uma solução compacta, padronizada e à prova de erros de arranque direto em linha ou reverso para motores de até 5,5 kW, reduzindo significativamente o tempo de montagem e erros de cablagem.
5.Installation, integração e manutenção
Implementar com sucesso o DILM9-01 (24VDC) envolve considerações para sua instalação física, integração elétrica e manutenção a longo prazo.
Montagem e Conexão Elétrica: O contator é montado em um trilho DIN padrão (35 mm de acordo com a EN 60715) dentro de um recinto. Os condutores de energia e a fiação de controle estão conectados aos respectivos terminais de parafuso, aderindo aos valores de binário especificados para garantir uma conexão adequada sem danificar os terminais. É crucial seguir os códigos elétricos locais e procedimentos de segurança durante a instalação.
Integração de sistemas e acessórios: Seu design modular permite uma integração perfeita com um conjunto completo de componentes Eaton. Além dos kits de cablagem de arranque do motor, os acessórios podem incluir blocos de contato auxiliares adicionais (para fornecer mais contatos de sinalização), bloqueios mecânicos (para conjuntos de contadores reversíveis) e supressores de sobretensão. Esta interoperabilidade simplifica o projeto e a manutenção do sistema.
Manutenção e considerações operacionais: Para uma vida útil óptima, o contador deve ser operado dentro de suas classificações elétricas e ambientais especificadas. Recomenda-se inspeção periódica para sinais de danos físicos, sobreaquecimento em terminais ou contaminação. A principal vantagem de manutenção deste contator operado por CC é a sua longa vida elétrica, avaliada para centenas de milhares de ciclos, graças ao seu material de contato robusto e design de câmara de arco.
6.Vantagens do produto e proposta de valor
Escolher o Eaton DILM9-01 (24VDC) oferece vários benefícios distintos que contribuem para o desempenho do sistema melhorado e menor custo total de propriedade.
Alta confiabilidade e longa vida útil: o contator é projetado para resistência. O uso de materiais de contato de alta qualidade e um sistema magnético mecanizado de precisão garantem um desempenho consistente durante uma longa vida útil, mesmo em aplicações com comutação frequente.
Design eficiente no espaço: com uma largura de apenas 45 mm, este contator permite uma densidade muito alta de componentes dentro de um painel de controle. Esta eficiência espacial é uma vantagem crítica em máquinas modernas onde o gabinete de controle imobiliário está em um prémio.
Compatibilidade do PLC e estabilidade do controle: a tensão da bobina de 24 V DC, combinada com o circuito integrado de supressão, torna este contator perfeitamente adequado para o controle direto por saídas do PLC. O circuito de supressão impede que o ruído elétrico interfera com a eletrônica sensível, garantindo a operação estável do circuito de controle e protegendo o PLC.
Certificações Globais e Conformidade: A série DILM possui várias aprovações internacionais e está em conformidade com as diretivas RoHS. Essas certificações facilitam a utilização deste componente em equipamentos destinados a mercados globais, simplificando o processo de conformidade para OEMs.
Perguntas frequentes (FAQs)
1.Qual é a diferença chave entre um contator operado por CC e um operado por CA?
A diferença principal está na bobina e no sistema magnético. Um contador operado por CC, como o DILM9-01 (24VDC), é projetado para uma corrente constante de CC em sua bobina. Isso cria um campo magnético constante, de modo que o núcleo é feito de aço sólido ou ferro. Um contator AC, no entanto, deve lidar com corrente alternada, o que cria um campo magnético em mudança que pode causar zumbido e calor; para contrarrestar isso, os contatores AC muitas vezes usam um núcleo laminado com um anel de sombreamento. As bobinas DC não têm um fenômeno de corrente de incursão como bobinas AC, o que pode levar a uma operação mais estável e eficiente em termos energéticos, especialmente em aplicações comutadas com frequência.
2.Can este contator ser usado para aplicações de fase única?
Enquanto o DILM9-01 (24VDC) é um dispositivo de 3 pólos, certamente pode ser usado em aplicações de fase única. Em tal caso, apenas dois dos três pólos principais seriam utilizados para as conexões ao vivo e neutras (ou fase e fase) do circuito de fase única. O terceiro pólo pode ser deixado inutilizado. Isso oferece flexibilidade, mas é importante notar que a classificação atual ainda se aplica por pólo.
3.Qual é o propósito do circuito integrado de supressão?
O circuito de supressão, muitas vezes um diodo com viés inverso ou uma rede RC, é conectado através da bobina DC. Sua função primária é absorver o pico transitório de alta tensão que é gerado pelo campo magnético da bobina que colapsa quando a energia é desligada. Sem este supressor, o pico de tensão poderia danificar componentes eletrônicos sensíveis no circuito de controle, como transistores de saída PLC ou controladores baseados em microprocessadores. Sua inclusão é uma característica fundamental para a integração confiável em sistemas de controle eletrônico modernos.
4.How eu seleciono o contator certo para meu motor?
Selecionar o contator correto envolve verificar vários parâmetros chave. Primeiro, a corrente operacional nominal do contador (9A para este modelo) deve ser igual ou maior que a corrente de carga completa do motor (FLC). Em segundo lugar, a tensão da bobina de controle (24V DC aqui) deve corresponder à sua fonte de controle. Terceiro, considere o ciclo de trabalho e o tipo de carga; motores com demandas de arranque pesadas podem exigir um contador avaliado para tais aplicações. A potência nominal do contator (4 kW para este modelo a 400V) também deve ser adequada para a potência do motor. Consulte sempre os dados da placa do motor e os requisitos da aplicação.
