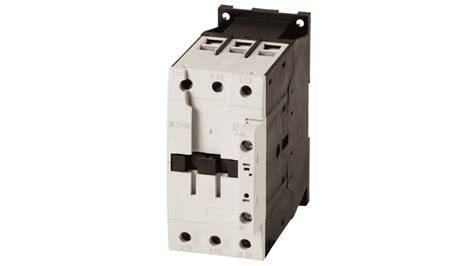

O Eaton DILM50 (230V50Hz, 240V60Hz) é um contator industrial de alto desempenho projetado para comutação e controle confiáveis de motores trifásicos e outras cargas elétricas de alta potência. Como um contador AC DC versátil dentro da renomada série DIL da Eaton, é projetado para lidar com uma corrente operacional máxima de 50A e é adequado para uma ampla gama de tensão, incluindo 230V a 50Hz e 240V a 60Hz. Este contator de três pólos é uma pedra angular em painéis de controle industriais, fornecendo uma solução durável e eficiente para a automação de máquinas pesadas. Seu design enfatiza a longa vida útil, a segurança operacional e a integração perfeita em diversos sistemas de energia global, tornando-o um componente confiável em aplicações que vão da fabricação e processamento à infraestrutura comercial.
1.Visão geral do produto e integração do sistema
O DILM50 pertence à família abrangente de contadores DIL da Eaton, que são conhecidos por sua construção robusta e certificações globais. Este modelo específico atua como um interruptor operado eletricamente, usando um circuito de controle de baixa potência (ativado por sua bobina AC de 230V) para fazer e quebrar com segurança circuitos de motor de alta potência. É um componente fundamental na construção de conjuntos de arranque de motores, muitas vezes emparelhados com relés de sobrecarga para proteção completa do motor. O projeto do contator é otimizado para fácil instalação, suportando tanto a montagem do painel quanto a fixação do trilho DIN, o que fornece flexibilidade para os projetistas de gabinetes de controle e integradores de sistemas.
Especificações técnicas e dados de desempenho
O DILM50 é definido por um conjunto de robustas especificações elétricas e mecânicas que garantem sua confiabilidade em ambientes exigentes.
Classificações elétricas: apresenta uma corrente operacional máxima de 50A e é avaliada para uma tensão de controle de 230V AC. O dispositivo possui uma alta tensão de isolamento de 690V, aumentando sua margem de segurança e durabilidade.
Configuração de contato: Este modelo é configurado como um contador principal de três pólos com três contatos de alimentação normalmente abertos (NO). Além disso, ele vem com contatos auxiliares integrados - dois normalmente abertos (NO) e dois normalmente fechados (NC) - que são cruciais para o controle do edifício e a lógica de bloqueio dentro de um sistema de automação maior.
Físico e Ambiental: O contador é construído para operar de forma confiável dentro de uma faixa de temperatura de -25°C a +40°C. Com um peso substancial de 996,4 gramas, reflete uma construção sólida e robusta projetada para resistência industrial.
Características de design e construção 3.Core
Construção robusta e qualidade do material
A construção física do contator industrial DILM50 prioriza a longevidade e o desempenho consistente. O uso de materiais de alta qualidade em seus contatos e caixas garante resistência ao desgaste elétrico e ao impacto mecânico. As conexões de terminais de parafuso fornecem uma interface segura e confiável para cablagem de energia e controle, minimizando o risco de conexões soltas que podem levar a falhas.
Contatos auxiliares integrados para lógica de controle
Uma característica chave que melhora sua funcionalidade é a inclusão de múltiplos contatos auxiliares integrados (2 NO + 2 NC). Estes contatos auxiliares operam em conjunto com os contatos de potência principais, permitindo que o DILM50 gerencie simultaneamente a carga de alta potência e sinalize seu estado (por exemplo, ligado ou desligado) para controladores lógicos programáveis (PLCs) ou outros dispositivos de controle. Isso elimina a necessidade de blocos de contato auxiliares externos, economizando espaço e simplificando a fiação do armário.
Certificações e Conformidade Global
A série DILM50 é apoiada por várias certificações internacionais, que atestam sua conformidade com rigorosos padrões de segurança e qualidade. Essas certificações garantem que o contador possa ser implantado com confiança em uma ampla gama de projetos industriais em diferentes regiões, sabendo que atende a padrões reconhecidos de desempenho e segurança.
Áreas de aplicação 4.Primary e soluções da indústria
A versatilidade do Eaton DILM50 torna-o adequado para um amplo espectro de aplicações industriais.
Centros de controle do motor: é ideal para controlar motores trifásicos em bombas, compressores, ventiladores e cintas transportadoras, fornecendo a capacidade de comutação para iniciar, parar e proteger esses ativos críticos.
Sistemas de Automação Industrial: Dentro de linhas de fabricação e processamento automatizadas, este contator industrial é usado para controlar acionamentos de máquinas, unidades de potência hidráulicas e outros atuadores de alta potência, garantindo um controle operacional preciso.
Sistemas comerciais e de infraestrutura: o contador encontra aplicação em ambientes comerciais, como o controle de elevadores, escadas rolantes e sistemas HVAC, onde a comutação confiável de cargas indutivas pesadas é necessária.
5.Vantagens operacionais e benefícios econômicos
Alta confiabilidade e vida útil elétrica prolongada
O DILM50 é projetado para uma longa vida operacional, capaz de suportar um alto número de ciclos de comutação elétrica. Esta durabilidade traduz-se em redução das necessidades de manutenção e menor custo total de propriedade, pois o contator não requer substituição frequente, mesmo em ciclos de trabalho exigentes.
Segurança do sistema melhorada
A segurança é uma vantagem primordial. A alta tensão de isolamento (690V) fornece uma margem de segurança extra. Além disso, os contatos auxiliares integrados podem ser utilizados em circuitos de bloqueio de segurança, ajudando a evitar arranques indesejados da máquina e protegendo tanto o pessoal quanto o equipamento.
Instalação e manutenção simplificadas
O design para montagem em trilhos DIN e terminais transparentes e acessíveis reduz significativamente o tempo de instalação. A natureza modular da série DIL também significa que acessórios e peças de reposição estão facilmente disponíveis, simplificando tanto a configuração inicial quanto as operações de manutenção futuras.
Perspectiva Ampliada: O Papel dos Contatores em Sistemas de Controle Industrial
Compreender o contexto mais amplo de como dispositivos como o DILM50 se encaixam em ecossistemas industriais é fundamental para a seleção e aplicação adequadas.
1.O papel do contator na gestão do motor
Um contator é o cavalo de trabalho do controle do motor. Ao contrário de um comutador simples, ele é projetado para lidar com as altas correntes de entrada experimentadas quando um motor começa. Em uma configuração típica, o contador industrial é combinado com um relé de sobrecarga. O contador é responsável por fazer e quebrar o circuito, enquanto o relé de sobrecarga protege o motor de danos devido à corrente excessiva ao longo do tempo. O DILM50, com sua classificação 50A, é perfeitamente adequado para este papel no controle de motores de média potência.
Operação do contador 2.AC vs.DC
Enquanto o DILM50 (230V50Hz, 240V60Hz) é um contator AC DC no sentido de que a série DIL inclui modelos para voltagens de controle de bobina AC e DC, esta variante específica usa uma bobina AC para sua operação. A série DIL mais ampla inclui modelos com bobinas DC, que oferecem ainda menor consumo de energia e podem ser controlados diretamente por saídas PLC, uma característica destacada em toda a linha de produtos DIL. Esta flexibilidade permite que os engenheiros selecionem o tipo de bobina que melhor combina com a fonte de alimentação do seu sistema de controle.
Perguntas frequentes (FAQs)
Qual é a principal diferença entre um contator e um relé?
Um contador é projetado para trocar correntes e potências mais altas, normalmente usado para controlar motores e cargas pesadas como as manipuladas pelo relé 50A DILM50.A é geralmente usado para circuitos de controle e sinal de menor corrente. Os contadores muitas vezes têm recursos de supressão de arco incorporados para extinguir o arco elétrico que se forma quando altas correntes são interrompidas.
O DILM50 pode ser usado para cargas de alimentação AC e DC?
O DILM50 (230V50Hz, 240V60Hz) é projetado principalmente como um dispositivo de três polos para comutação de cargas de energia AC trifásicas. Suas especificações são definidas para tensão e corrente CA. Para a comutação de cargas DC, um contator DC especificamente classificado da gama DIL deve ser selecionado para garantir o desempenho adequado e as capacidades de interrupção de arco.
Qual é o propósito dos contatos auxiliares neste contador?
Os contatos auxiliares integrados (2 NO + 2 NC) são contatos de baixa corrente que operam simultaneamente com os contatos de potência principais. Eles são usados para criar circuitos de controle e monitoramento. Por exemplo, um contato pode ser usado para iluminar uma luz indicadora "on", enquanto outro pode fornecer um sinal de estado para um PLC ou ser usado em um circuito de segurança de bloqueio para impedir que uma máquina inicie, a menos que um protetor esteja fechado.
Como escolher o contador certo para um motor específico?
A seleção é baseada principalmente na corrente de carga completa do motor (FLA) e na tensão de alimentação. A corrente operacional nominal do contador (50A para o DILM50) deve ser igual ou maior que o FLA do motor. A potência nominal do motor (em kW ou HP) na tensão de alimentação dada também deve ser verificada contra a capacidade do contador. Sempre consulte os códigos elétricos locais e a documentação do fabricante.
Que certificações possui o DILM50 para segurança e qualidade?
Os contadores da série DILM, incluindo o DILM50, carregam várias certificações internacionais, como UL, CSA e outros, confirmando que foram testados e atendem a rigorosos padrões globais de segurança e desempenho.
